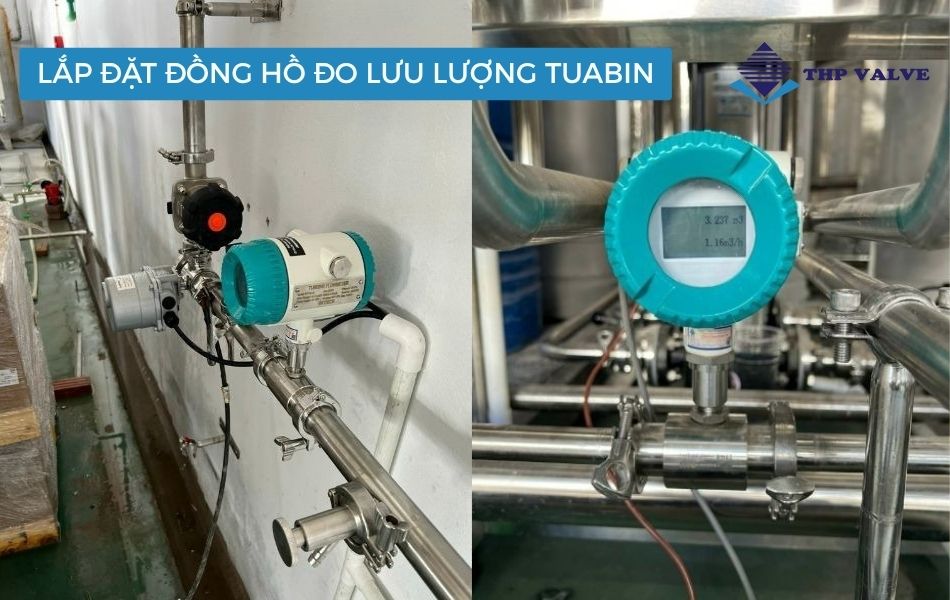

Quy trình lắp đặt đồng hồ đo lưu lượng tuabin

Quy Trình Lắp Đặt Đồng Hồ Đo Lưu Lượng Tuabin

Đôi lời về dòng đồng hồ đo lưu lượng điện từ tuabin

Đồng hồ đo lưu lượng tuabin là một thiết bị đo lưu lượng dòng chảy có thiết kế bộ phận đếm chuyển động dạng tuabin ( cánh quạt ) quay. Từ số vòng quay của tuabin sẽ tương ứng với đơn vị lưu lượng đo được đã được cài đặt tính toán trước đó.

Đầu tiên chất lỏng đi vào lòng ống của đồng hồ đo lưu lượng được điều hòa bởi bộ phận nắn dòng chảy đầu vào làm giảm sữ hỗ loạn trong chất lỏng.

Chất lỏng chuyển động làm cho roto quay với tốc độ tỷ lệ với tốc độ dòng chảy của nó.

Khi các cánh trên rôto đi qua từ trường của bộ nạp, một xung điện tử được tạo ra. Tín hiệu xung này có thể được sử dụng để theo dõi tốc độ dòng chảy thực tế của chất lỏng hoặc tổng lượng chất lỏng đã đi qua đồng hồ.

Số lượng xung điện tử được tạo ra bởi đồng hồ, trên một đơn vị thể tích, được gọi là hệ số K của nó. Mỗi đồng hồ đo lưu lượng được hiệu chuẩn để tìm ra hệ số K duy nhất của nó, và được cung cấp cùng đồng hồ khi mua sản phẩm.

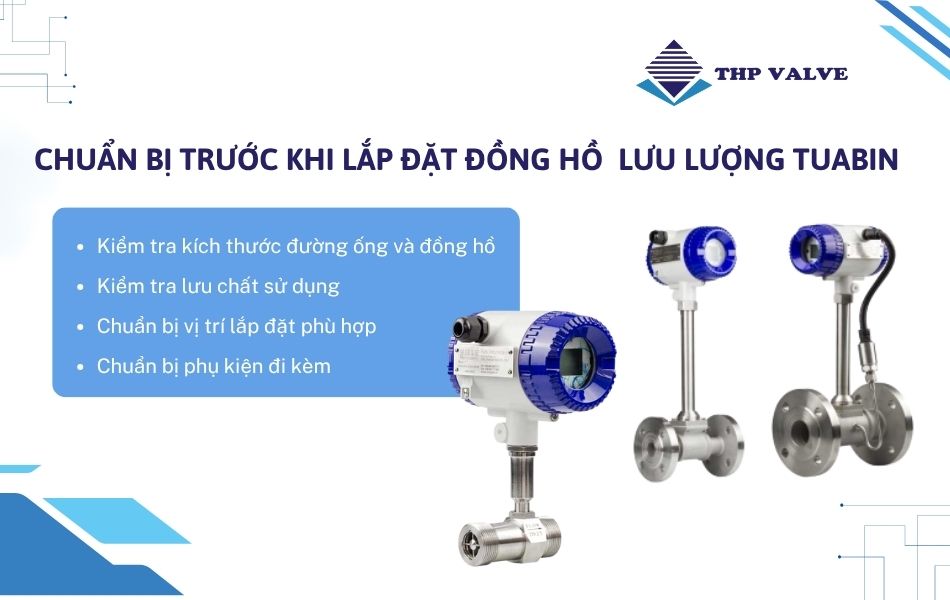

Thủ tục cài đặt

– Trước khi lắp đặt, đồng hồ đo lưu lượng cần phải được kiểm tra xem có vật lạ hay không để đảm bảo cho rôto quay tự do.

– Tất cả các dòng chất lỏng đầu nguồn cũng phải được làm sạch các chất vụn. Ngoài ra hãy đảm bảo rằng dòng chất lỏng đã được ngắt và tất cả áp suất trong đường ống đã được giải phóng trước khi lắp đặt đồng hồ.

– Để lắp đặt đồng hồ đo lưu lượng, hướng dòng chảy của chất lỏng phải tuân theo mũi tên chỉ hướng dòng chảy được đặt trên mặt bên khác của đồng hồ đo lưu lượng.

– Đồng hồ đo lưu lượng được thiết kế để hoạt động theo bất kỳ phương hướng nào, nhưng hướng ưu tiên và lắp đặt tốt nhất là nằm ngang.

– Chất lỏng cần đo nên được lọc, vị trí tốt nhất cho một bộ lọc sẽ là thượng nguồn của đồng hồ đo lưu lượng.

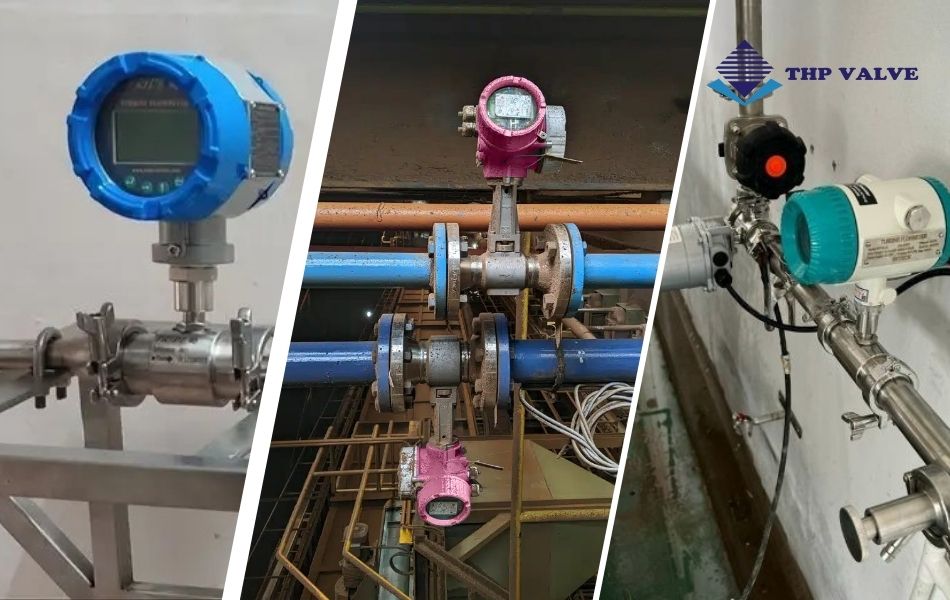

Lắp đặt đồng hồ đo lưu lượng nước tuabin trên hệ thống có rẽ nhánh

– Một thiết lập hệ thống ống nước được ưu tiên là việc bao gồm một đường rẽ nhánh. Điều này cho phép kiểm tra và sửa chữa đồng hồ đo lưu lượng mà không làm gián đoạn dòng chảy, cũng như cho phép chất lỏng luân chuyển qua bộ lọc hệ thống trước khi đi vào đồng hồ đo lưu lượng.

– Nếu không sử dụng đường rẽ nhánh phụ, điều quan trọng là tất cả các van điều khiển lưu lượng phải được đặt ở hạ lưu của đồng hồ đo lưu lượng.

Lắp đặt đồng hồ đo lưu lượng tuabin trên đường ống thẳng

– Để đạt hiệu suất tối ưu của đồng hồ đo lưu lượng cần có chiều dài tối thiểu theo quy định của đường ống thượng lưu và hạ lưu.

Khuyến nghị rằng chiều dài tối thiểu bằng 10 lần đường kính ống của ống thẳng phía trước đồng hồ và 5 lần đường kính ống phía sau đồng hồ.

Điều này giúp loại bỏ sự hỗn loạn trong chất lỏng, đường ống phải có kích thước tương ứng với kích thước của đồng hồ lưu lượng.

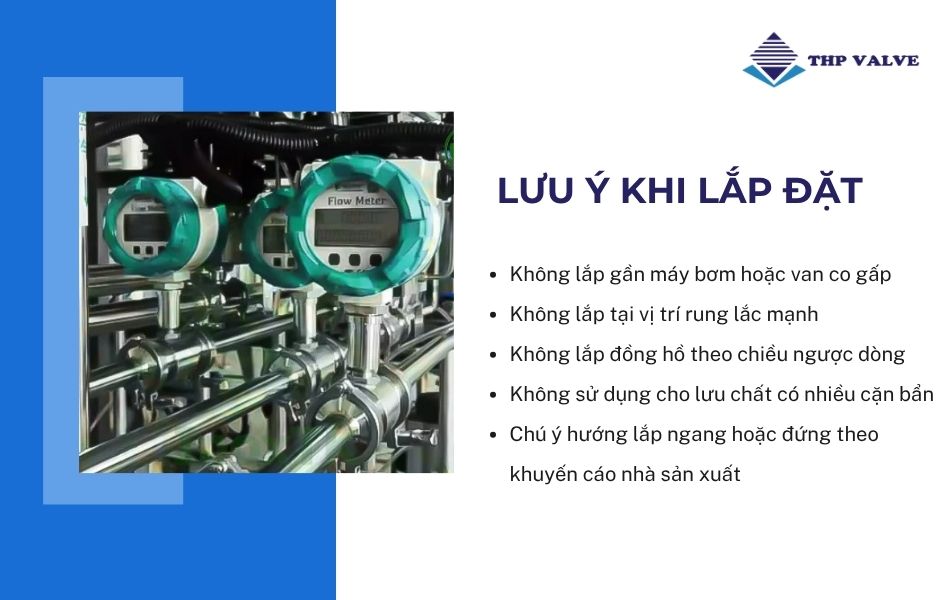

Không đặt đồng hồ đo lưu lượng hoặc cáp kết nối gần với động cơ điện, máy biến áp, thiết bị phát ra tia lửa điện, đường dây cao thế hoặc cáp kết nối trong ống luồn dây điện cấp điện cho các thiết bị điện đó.

Các thiết bị này có thể tạo ra tín hiệu sai trong cuộn dây hoặc cáp của đồng hồ đo lưu lượng , dẫn đến đồng hồ đọc kết quả không chính xác.

Quy trình khởi động

Các quy trình sau đây cần được tuân thủ khi lắp đặt đồng hồ đo lưu lượng và vận hành chạy lần đầu tiên sau khi lắp đặt.

1. Sau khi lắp đặt đồng hồ, đóng các van cách ly và mở van rẽ nhánh. Dòng chất lỏng chảy qua hệ thống 1 thời gian đủ để loại bỏ không khí hoặc khí trong dòng chảy.

2. Từ từ mở van cách ly ngược dòng để chất lỏng được tràn đầy vào đồng hồ đo lưu lượng.

3. Mở van cách ly hạ lưu để để bắt đầu dòng chất lỏng đi qua đồng hồ. Cho phép đồng hồ bắt đầu hoạt động và đóng hoàn toàn van rẽ nhánh.

4. Nếu van hạ lưu được dùng làm van để điều chỉnh lưu lượng, hãy điều chỉnh van để cung cấp tốc độ dòng chảy cần thiết cho đồng hồ.

Ghi chú :

• – Không khí và khí chạy với tốc độ cao có thể làm hỏng các bộ phận bên trong đồng hồ lưu lượng.
• – Không sử dụng đồng hồ cho các môi chất dòng chảy có các vật thể rắn bởi sự va đập là nguyên nhân gây hư hỏng cục bộ ở đồng hồ.

Giới hạn hoạt động

Ăn mòn :

Các bộ phận bên trong được chế tạo bằng chất liệu thép không gỉ và cacbon vonfram với chất kết dính niken. Đảm bảo tối ưu độ tương thích với chất lỏng.

Các chất lỏng không tương thích có thể làm hư hỏng bộ phận bên trong đồng hồ, dẫn đến kết quả đọc không được chính xác. Cần tham khảo với nhà sản xuất về độ tương thích của chất lỏng với các vật liệu này khi có nhu cầu sử dụng.

Rung lắc :

Rung lắc xảy ra trên đường ống sẽ ảnh hưởng nghiêm trọng đến đồng hồ, làm giảm tuổi thọ của đồng hồ lưu lượng.

Bộ lọc :

Nên lắp bộ lọc hoặc bộ lọc lên phía trên của đồng hồ đo lưu lượng. Các hạt lọt vào đồng hồ đo lưu lượng có thể gây rỗ các bộ phận bên trong, làm giảm tuổi thọ của đồng hồ.

Sự tích tụ các hạt trên các bộ phận quay gây ảnh hưởng nghiêm trọng đến hiệu suất đo lường.

Cần vệ sinh bộ lọc ( y lọc ) thường xuyên để đảm bảo dòng chảy được lọc chặn rác và các chất cặn một cách tối ưu mà không ảnh hưởng đến lưu lượng dòng chảy cũng như đồng hồ.
