Hướng dẫn sử dụng đồng hồ đo nước điện từ

Hướng dẫn sử dụng đồng hồ đo nước điện từ | Cách nối về tủ PLC, máy tính trung tâm

Đồng hồ đo nước điện từ là gì ?

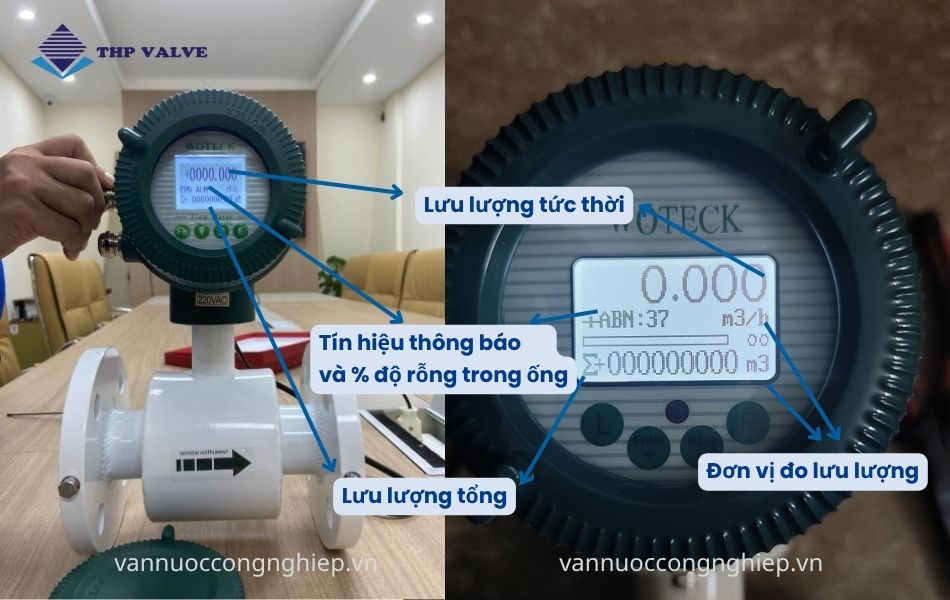

– Đồng hồ đo nước điện từ là thiết bị đo lưu lượng nước sử dụng cảm biến điện từ hoạt động dựa trên định luật faraday đếm các điện tích dương ( + ) và điện tích âm ( – ) chuyển đổi dữ liệu thành đơn vị đo và hiển thị trên màn hình LED hoặc LCD với 2 dòng 16 ký tự thể hiện lưu lượng tổng và lưu lượng tức thời.

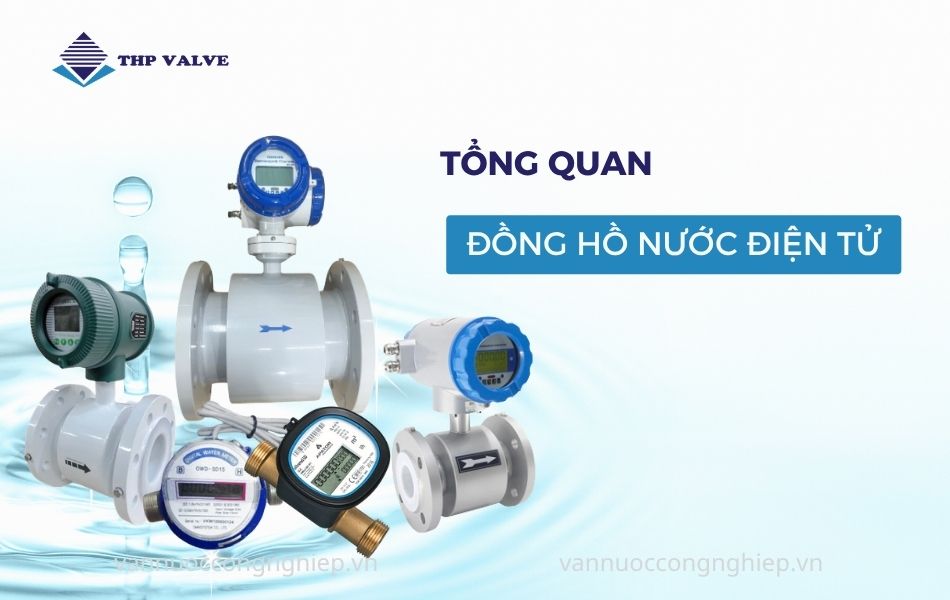

Đồng hồ đo lưu lượng điện từ hiện nay có 2 loại chính là đồng hồ đo lưu lượng điện từ màn hình rời và đồng hồ đo lưu lượng điện từ màn hình liền. Được chế tạo bằng chất liệu thân gang, thép carbon hoặc inoxnên có khả năng hoạt động ổn định trong nhiều môi trường khác nhau như nước sạch, nước thải, nước cất, hóa chất…

Hướng dẫn lắp đặt đồng hồ đo nước điện từ đúng cách

Để tiến hành lắp đặt được đồng hồ nước, đầu tiên chúng ta cần phải trả lời được các câu hỏi: “Lắp loại đồng hồ nào?”, “Kích cỡ đồng hồ là bao nhiêu?” “Kiểu kết nối của đồng hồ là gì?” “Vị trí lắp đặt đồng hồ ở đâu ?”. Để trả lời được các câu hỏi trên, Chúng ta cần phải thực hiện lần lượt từng bước, vì thế lắp đặt một chiếc đồng hồ đúng cách đạt tiêu chuẩn chúng ta cần thực hiện theo 3 bước sau đây :

Bước 1: Khảo sát hệ thống cần lắp đặt đồng hồ

Khảo sát hệ thống cần lắp đặt đồng hồ nước đòi hỏi chúng ta chú ý đến các vấn đề sau :

• Xác định loại ống lắp đặt đồng hồ: Chúng ta cần biết liệu ống lắp đặt đồng hồ là loại nhựa, inox, thép hay loại khác.
• Đo kích thước đường ống: Xác định kích thước chính xác của đường ống trong hệ thống, bao gồm đường kính hoặc kích thước khác.
• Lựa chọn kiểu kết nối: Xác định kiểu kết nối phù hợp cho việc lắp đồng hồ, bao gồm kết nối ren hoặc bích.
• Xác định chất lượng và tính chất của lưu chất: Phải biết lưu chất trong đường ống là nước sạch, nước cất, nước thải hoặc loại khác.
• .Xác định lưu lượng chất lỏng: Kiểm tra sự ổn định và lưu lượng của chất lỏng trong đường ống. Độ ổn định lưu lượng chất lỏng nên đạt 2/3 tiết diện của đường ống. Nếu lưu lượng chất lỏng ổn định nhưng chỉ đạt dưới 2/3 tiết diện của đường ống, chúng ta nên sử dụng biện pháp thu ống khi lắp đồng hồ. Quy chuẩn thu ống nên giữ nguyên kích thước và giảm 1 cấp.

Ví dụ : Đường ống cần lắp phi 60mm; giật 1 cấp thu ống xuống phi 49mm ở vị trí lắp đồng hồ.

Bước 2: Xác định vị trí lắp đặt đồng hồ đo lưu lượng nước

Đầu tiên, vị trí lắp đồng hồ phải đáp ứng điều kiện sau: Vị trí lắp đặt cách nguồn cấp nước (như máy bơm, bồn chứa…) tối thiểu 2 mét. Tuy nhiên, giá trị này cần xem xét kỹ nếu nguồn cấp nước là máy bơm áp cao hoặc nguồn có áp lực lớn. Khi áp lực đầu nguồn quá cao, chúng ta cần tăng khoảng cách để đảm bảo đồng hồ không bị tác động và luôn hoạt động trong trạng thái tĩnh.

Ngoài ra, việc lựa chọn vị trí lắp đặt phụ thuộc vào nhu cầu sử dụng đồng hồ như đồng hồ đo nước sinh hoạt hoặc các kích cỡ lớn dùng trong công nghiệp. Nói chung, đồng hồ đo lưu lượng nước nên được lắp đặt ngang trên bề mặt.

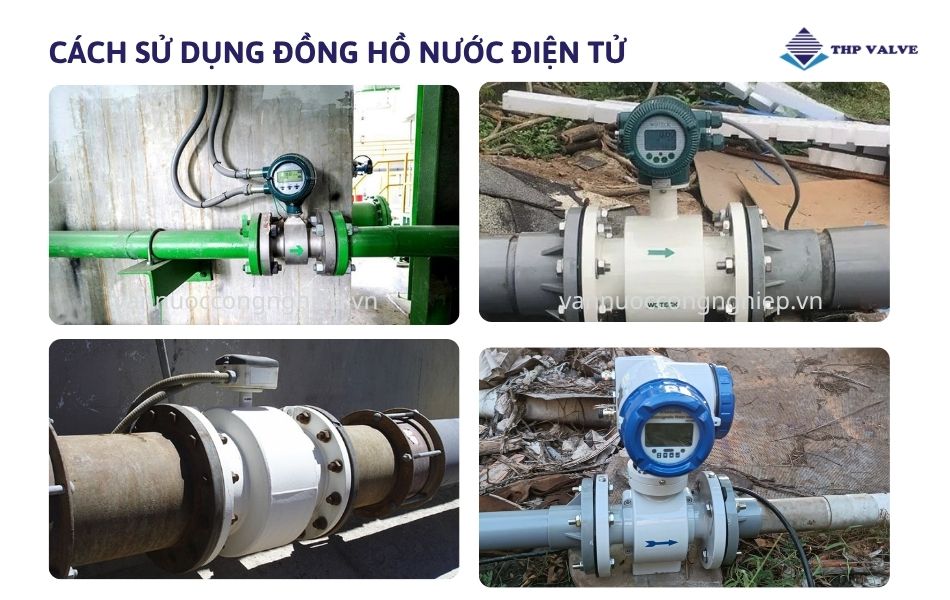

Đối với dòng đồng hồ đo nước điện từ thì vị trí lắp đặt đồng hồ có điểm khác biệt so với dòng cơ, cụ thể quy cách lắp đặt theo hình dạng chữ U là phù hợp nhất để đảm bảo nước luôn đầy đường ống đồng hồ. Ngoài ra chúng ta có thể lắp đặt theo chiều thẳng đứng theo hướng nước đi lên và lưu ý luôn lắp đặt đồng hồ theo hướng mũi tên, đó là hướng dòng chảy lưu chất

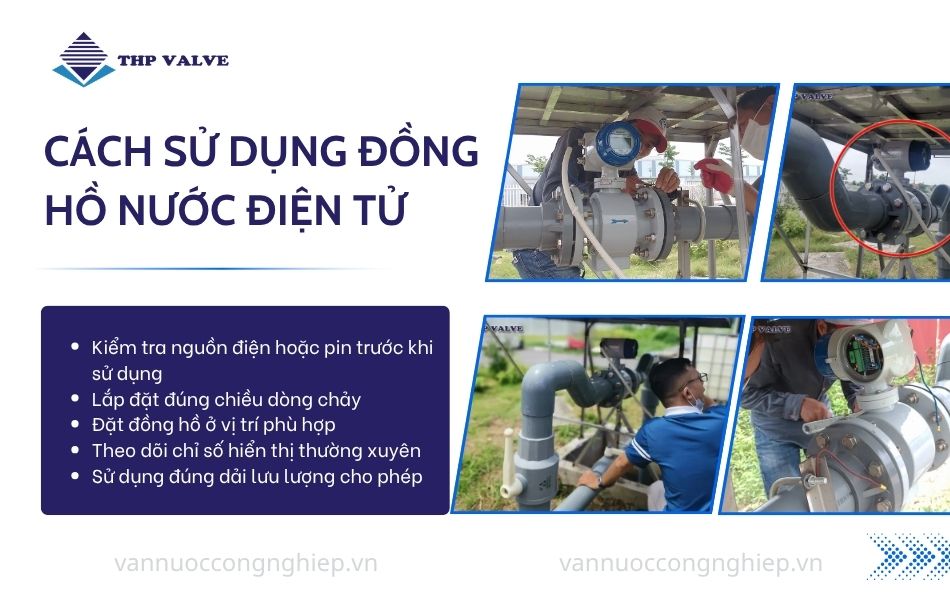

Bước 3: Tiến hành lắp đặt đồng hồ đo lưu lượng nước

Sau khi khảo sát hệ thống đường ống và xác định vị trí lắp đặt, chúng ta đã trả lời được các câu hỏi đã được đề cập trước đó. Tiếp theo, chúng ta chuẩn bị và tiến hành quy trình lắp đặt.

Trước khi tiến hành lắp đặt, xin lưu ý: trên thân đồng hồ luôn có một mũi tên ghi chú hướng dòng chảy của lưu chất. Vui lòng chú ý để đảm bảo lắp đúng chiều theo mũi tên.

Nếu đồng hồ có kiểu kết nối hai đầu ren: Ngắt dòng lưu chất tại vị trí lắp đặt. Đo chiều dài đồng hồ nước và cắt ống sao cho phù hợp. Quấn băng tan vào hai đầu ren và lắp vào đường ống.

Nếu đồng hồ có kiểu kết nối hai mặt bích: Chuẩn bị hai mặt bích phù hợp với hai mặt bích trên đồng hồ. Hãy lưu ý kích thước và tiêu chuẩn của mặt bích để chọn một cách phù hợp. Tiếp theo, thực hiện các bước như sau: Ngắt dòng lưu chất tại vị trí lắp đặt. Đo chiều dài đồng hồ và cắt ống sao cho phù hợp. Hàn mặt bích lên đường ống và chờ cho mối hàn nguội. Lắp đồng hồ lên và siết đều các bu lông để cố định kết nối mặt bích. Kiểm tra hệ thống.

Lưu ý: Quy trình lắp đặt cần được thực hiện cẩn thận và tuân thủ các quy định liên quan đến an toàn và quy chuẩn kỹ thuật.

Những vị trí không được lắp đặt đồng hồ đo nước điện từ

Quan sát vào hình ảnh trên chúng ta thấy rằng vị trí lắp đặt đồng hồ không được nằm tại vị trí cao nhất của đường ống bởi lúc này lưu lượng dòng chảy thấp sẽ không ngập đường ống đồng hồ, hoặc vị trí đường ống thẳng đứng chiều nước chảy xuống với tốc độ dòng chảy cao, sẽ tạo ra bọt nước, sự va đập dẫn đến hư hỏng đồng hồ.

– Đối với các vị trí cho phép lắp đặt đồng hồ chúng ta cũng cần lưu ý đến khoảng cách lắp đặt theo tiêu chuẩn của nhà sản xuất đưa ra.

Lưu ý trong cách lắp đặt đồng hồ nước

• Trước khi lắp đặt, hãy vệ sinh đường ống và vị trí mối nối, loại bỏ các cặn bẩn và vật liệu ngoại vi.
• Đối với lưu chất chứa tạp chất thể rắn, lắp thiết bị lọc (lọc y) phía trước đồng hồ để ngăn chặn tạp chất từ việc vào đồng hồ.
• Đảm bảo đoạn đường ống phía trước và sau đồng hồ là đoạn thẳng. Đoạn thẳng phía trước đồng hồ nên có độ dài tối thiểu gấp 10 lần đường kính đồng hồ, và đoạn phía sau đồng hồ nên có độ dài tối thiểu gấp 2 lần.
• Lắp đồng hồ sao cho mặt đồng hồ dễ quan sát nhất.
• Chắc chắn rằng hướng chảy của dòng chất lỏng vào và ra khớp với mũi tên chỉ dẫn trên thân đồng hồ.
• Vị trí lắp đồng hồ cần tránh xa các nguồn điện và tác động từ ngoại vi. Đặc biệt, đồng hồ đo lưu lượng nước cần có biện pháp cách ly điện từ từ môi trường bên ngoài.
• Tránh lắp đồng hồ ở các vị trí có thể gây bị kẹt không khí trong hệ thống. Chỉ lắp ở vị trí này khi hệ thống đảm bảo không khí không thể xâm nhập, ví dụ như hệ thống khép kín.
• Không lắp đồng hồ phía sau van điều tiết.
• Lựa chọn vị trí lắp đồng hồ nằm ngang.
• Cuối cùng, sau khi lắp đặt, hãy thử vận hành hệ thống để kiểm tra xem đồng hồ hoạt động tốt và không có rò rỉ ở các mối nối.
