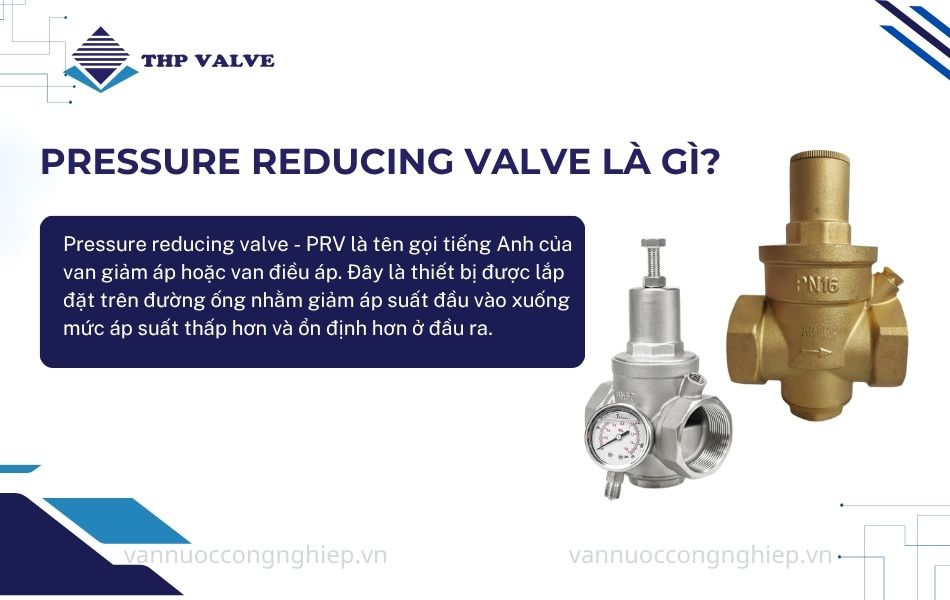

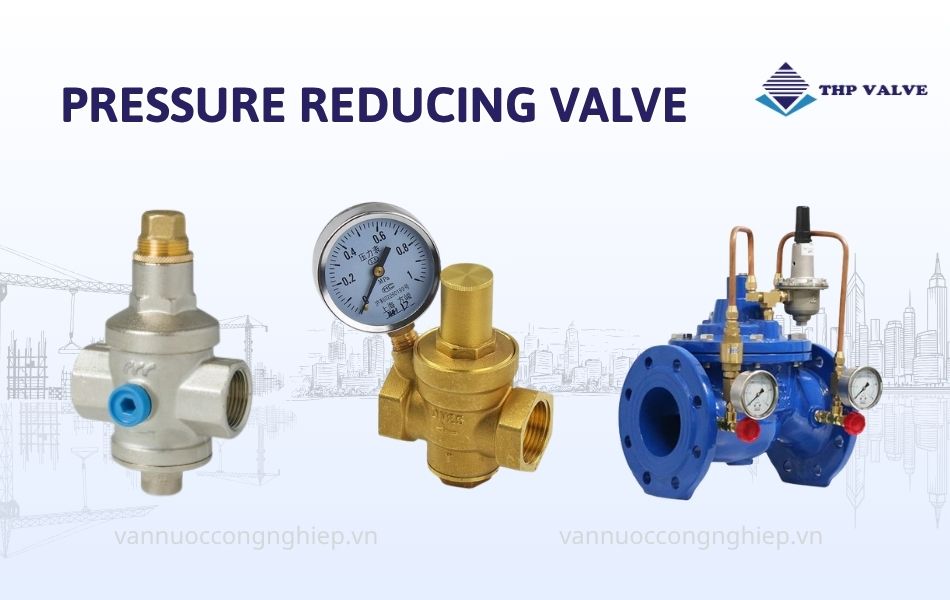

Reducing valve là gì ?

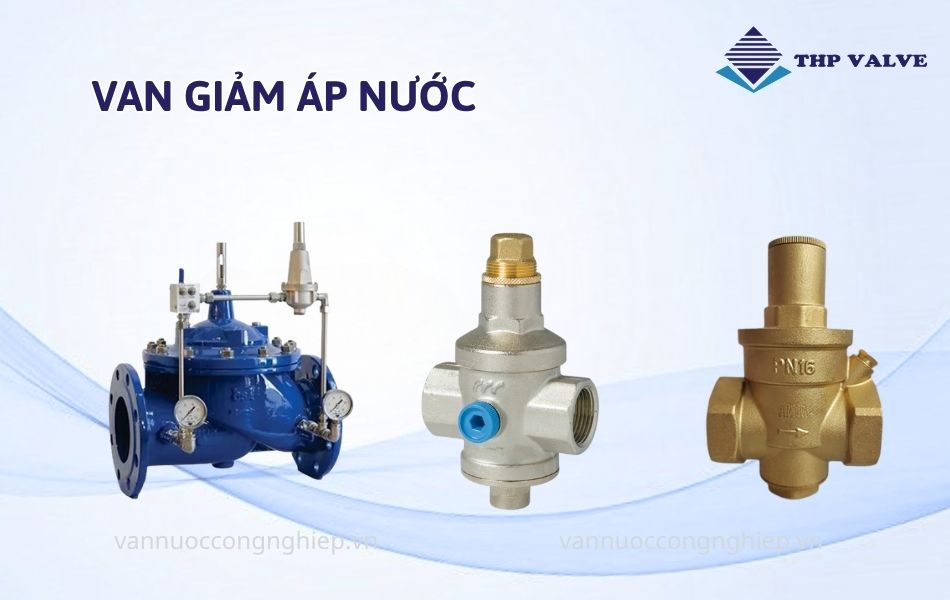

Reducing valve hay pressure reducing valve được dịch theo tiếng việt nghĩa là van giảm áp, đây là một loại van có chức năng điều chỉnh áp suất đầu ra sau van luôn nhỏ hơn áp suất đầu vào. Khi sử dụng van giảm áp giúp chúng ta kiểm soát được áp suất của hệ thống ổn định, đồng thời bảo vệ các các thiết bị được lắp đặt sau van
Trên van giảm áp thường được thiết kế thêm 2 đồng hồ đo áp suất, mục đích đo áp suất đầu vào và áp suất đầu ra. Nhờ có đồng hồ đo áp suất này mà người sử dụng có thể điều chỉnh mức áp suất đầu ra chính xác theo nhu cầu sử dụng của hệ thống
Ngoài tên gọi pressure reducing valve chúng còn có nhiều tên gọi khác nhau như :
- Van giảm áp
- Van ổn áp
- Van điều chỉnh áp suất
- Van giảm áp thủy lực
- Van ổn định áp suất
Thông số kỹ thuật reducing valve
- Kích cỡ van ; DN15 (1/2 inch) – DN600 ( 24 inch )
- Chất liệu van : Đồng, Inox, Gang, Nhựa, Thép
- Môi trường làm việc : Hơi nóng, dầu, nước, khí, gas, hóa chất, chất lỏng…
- Nhiệt độ làm việc : – 10 – 220 độ C
- Áp lực làm việc : 10 kg/cm2, 16 kg/cm2, 25 kg/cm2
- Kiểu kết nối : Nối ren, mặt bích
- Tiêu chuẩn mặt bích : JIS10K, JIS20K, BS PN10 – PN16 – PN25
- Thương hiệu : FARG, YDK, YNV, Yoshitake
- Xuất xứ : Italia, Hàn Quốc, Nhật Bản
- Bảo hành : 12 Tháng

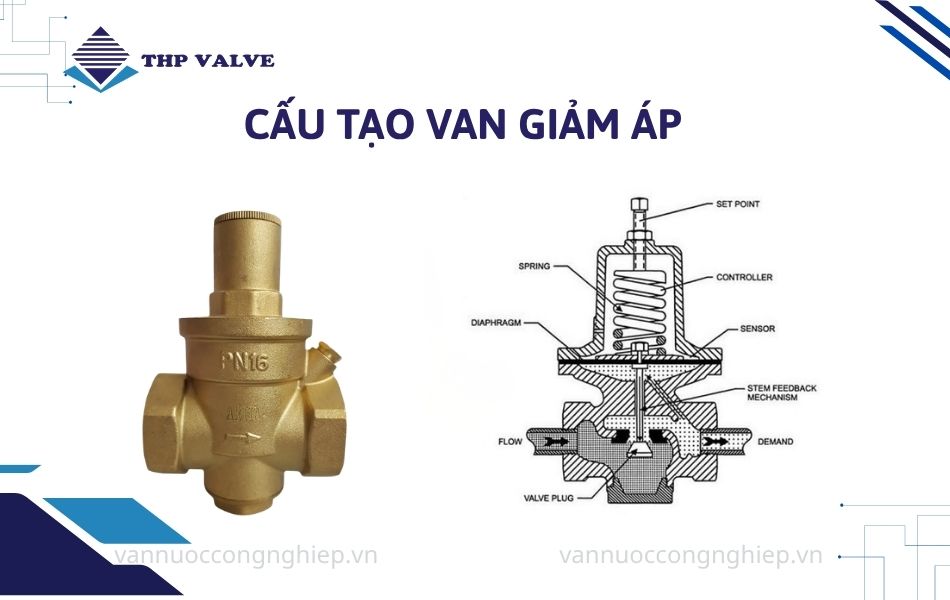

Cấu tạo của van giảm áp – pressure reducing valve
Van giảm áp được thiết kế sản xuất với 2 dòng chính đó là van giảm áp trực tiếp và van giảm áp gián tiếp ( van giảm áp thủy lực ). Về cơ bản van giảm áp được cấu tạo chung từ các bộ phận chính sau đây
- Thân van (body): Là bộ phận chính để bảo vệ và liên kết các bộ phận chi tiết khác cấu thành nên một chiếc van hoàn chỉnh. Thân van này thường được chế tạo từ đồng, gang hoặc thép không gỉ,… (tùy vào đặc tính môi chất & yêu cầu cụ thể hệ thống từ đó chúng ta chọn thân van cho phù hợp )
- Đĩa van (Disc): Đây là bộ phận tiếp xúc trực tiếp với môi chất đi qua chính vì vậy đĩa van được làm từ kim loại có khả năng chống ăn mòn chịu nheiejt độ và áp suất cao. Đặc biệt đĩa van có độ cứng cao để tránh sự va đập cũng như các chất rắn va đập khi dòng chảy đi qua. Đĩa van này thực hiện nhiệm vụ ngăn chặn dòng chảy đi qua hoặc cho phép dòng chảy lưu thông
- Lò xo đàn hồi (Adjusting screw): Có vai trò quyết định đến quá trình điều chỉnh áp suất van, lò xo này được chế tạo bằng hợp kim có độ cứng cao, khả năng đàn hồi tốt, từ đó giá trị áp suất đầu ra sẽ được chính xác
- Nút điều chỉnh (Cap): Được thiết kế trên đỉnh van, kết nối trực tiếp với lò xo đàn hồi, bộ phận này có chức năng chỉnh lực căng của lò xo, làm thay đổi áp suất đầu ra theo giá trị mong muốn
- Đồng hồ đo áp (Pressure Gauge): Được sử dụng lắp đặt tại vị trí đầu vào và đầu ra của van, giúp người dùng có thể quan sát mức áp suất dễ dàng cho việc điều chỉnh van

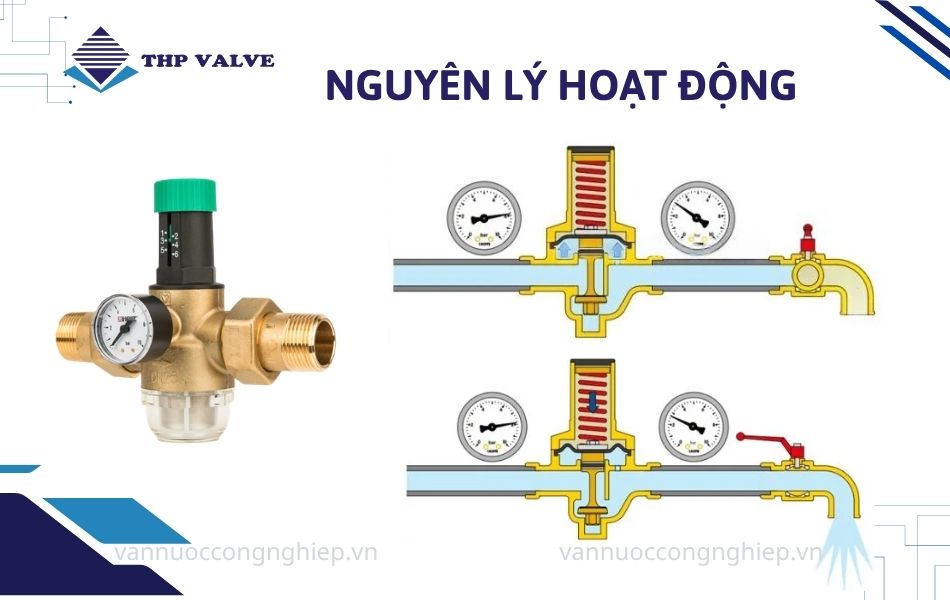

Nguyên lý hoạt động của van giảm áp – Pressure reducing valve
Pressure reducing valve có nguyên lý hoạt động đơn giản như sau : Khi dòng chảy lưu chất đi qua van, áp lực của dòng chảy sẽ tác động trực tiếp lên đĩa van, đẩy đĩa van lên trên đến mức giá trị cài đặt. Tại thời điểm đó áp suất đi qua van sẽ giảm xuống. Khi áp suất dòng chảy không vượt quá áp lực cài đặt trước đó, lò xo này sẽ giản nở ra và đẩy đĩa van trở về vị trí ban đầu, van được đóng lại. Chu trình trên được lặp đi lặp lại và duy trì cho chúng ta áp suất đầu ra ổn định
Ưu điểm và nhược điểm của van giảm áp

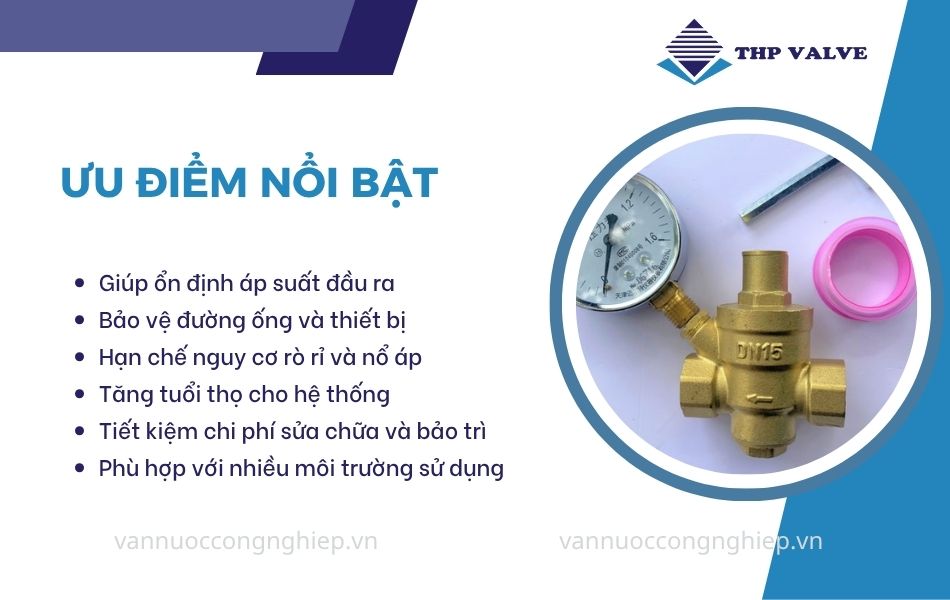

Ưu điểm
- Khả năng hoạt động ổn định, có độ bền cao
- Dễ dàng cài đặt và điều chỉnh mức áp suất đầu ra theo nhu cầu sử dụng
- Van hoạt động tự động mà không cần phụ thuộc vào sự tác động từ bên ngoài
- Dãi kích cỡ đa dạng, có nhiều kiểu kết nối giúp người dùng lựa chọn theo nhu cầu
- Chất liệu sản xuất van cũng đa dạng, thích ứng trong nhiều môi, hệ thống đường ống khác nhau hiện nay
- Dãi áp suất điều chỉnh rộng, áp suất đầu vào lên đến 25 bar và áp suất giảm xuống đến mức 1 bar.
Nhược điểm
- Về cơ bản van giảm áp tương tự như van một chiều nên khi có tác động ngược lại của dòng chảy chúng sẽ bị ảnh hưởng
- Đối với đường ống kích cỡ lớn hơn DN600 thì chúng ta sẽ phải thu đường ống lại, do hãng sản xuất có giới hạn về kích cỡ

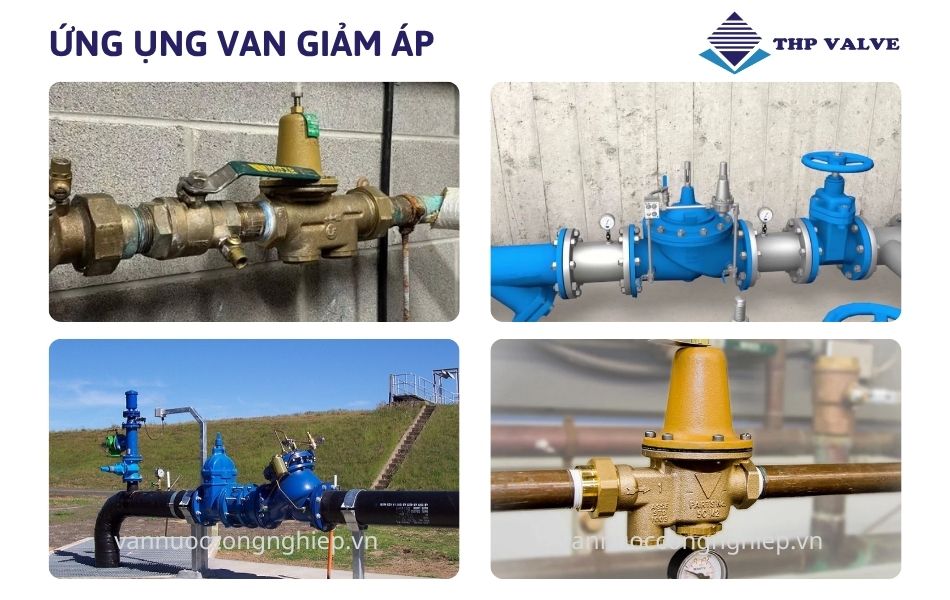

Ứng dụng của van điều chỉnh áp suất
Van giảm áp được sử dụng rộng rãi và phổ biến trong rất nhiều hệ thống đường ống hiện nay, tiêu biểu như :
- Hệ thống đường ống nước : Reducing valve được dùng trong hệ thống dẫn nước tại các nhà máy, tòa nhà, chung cư, xí nghiệp sản xuất

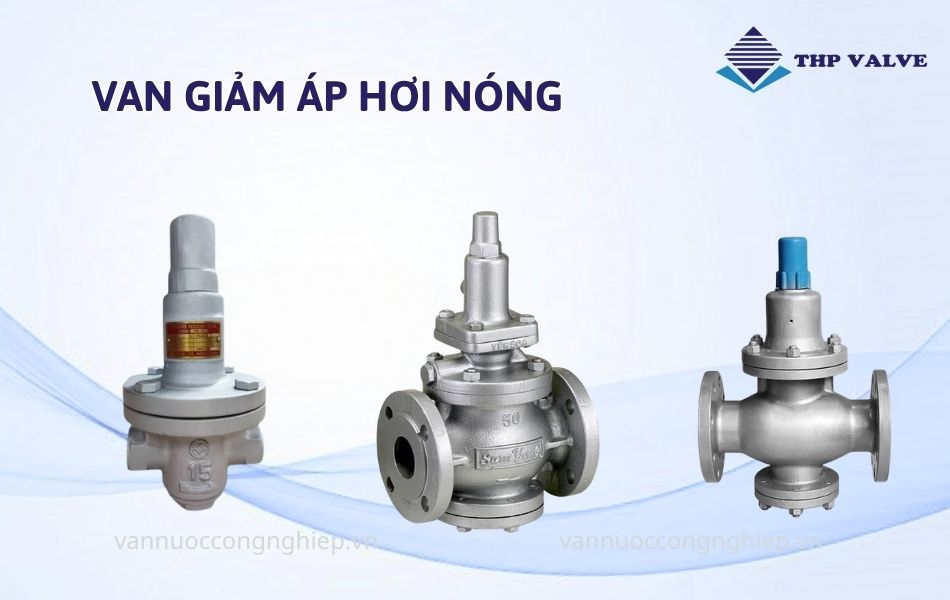

- Hệ thống đường ống hơi nóng : Tại các lò hơi trong các nhà máy, xưởng sản xuất
- Hệ thống đường ống dầu, khí gas
