Van cổng Meiji được sử dụng trong nhiều hệ thống cấp nước, HVAC, PCCC và công nghiệp nhờ sự đa dạng về thiết kế cũng như khả năng đáp ứng nhiều yêu cầu kỹ thuật khác nhau. Tuy nhiên, với khá nhiều model như Fig.101, Fig.201, Fig.205 hay Fig.206S, không phải ai cũng dễ dàng lựa chọn đúng loại van phù hợp với nhu cầu sử dụng.
Trong bài viết này, hãy cùng Van nước công nghiệp tìm hiểu các dòng van cửa Meiji phổ biến, đặc điểm của từng model và kinh nghiệm lựa chọn hiệu quả.

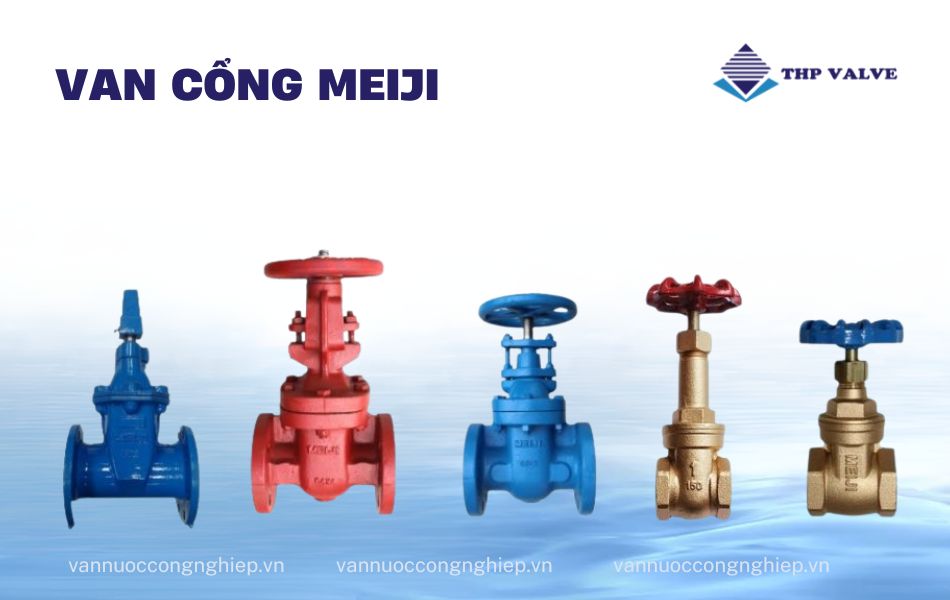

Tổng quan về van cổng Meiji

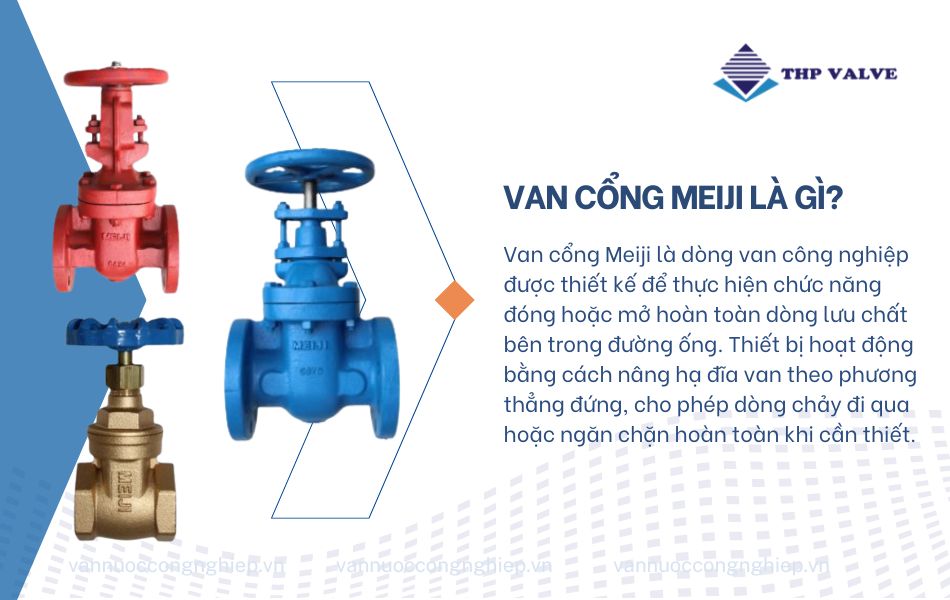

Van cổng Meiji là dòng van công nghiệp được thiết kế để thực hiện chức năng đóng hoặc mở hoàn toàn dòng lưu chất bên trong đường ống. Thiết bị hoạt động bằng cách nâng hạ đĩa van theo phương thẳng đứng, cho phép dòng chảy đi qua hoặc ngăn chặn hoàn toàn khi cần thiết.
Trên thị trường, sản phẩm còn được biết đến với nhiều tên gọi khác như van cửa Meiji hay van cổng thương hiệu Meiji. Đây là dòng van được ứng dụng rộng rãi trong hệ thống cấp nước, HVAC, PCCC, hơi nóng và nhiều lĩnh vực công nghiệp khác.
Van cổng Meiji được nhiều đơn vị thi công và chủ đầu tư lựa chọn nhờ những ưu điểm nổi bật như:
- Danh mục model đa dạng, đáp ứng nhiều yêu cầu kỹ thuật khác nhau.
- Có cả van cổng đồng Meiji và van cổng gang Meiji.
- Nhiều tiêu chuẩn thiết kế như BS 5163, BS 5150, DIN 3352 F4.
- Đầy đủ các phiên bản ty chìm, ty nổi và loại tích hợp công tắc giám sát hành trình.
- Phù hợp cho cả hệ thống dân dụng, công nghiệp và phòng cháy chữa cháy.
- Nhiều model chuyên dụng cho lắp đặt ngầm hoặc kết nối hệ thống điều khiển trung tâm.
Dù có nhiều model khác nhau, nhưng nhìn chung, các sản phẩm van cổng của thương hiệu Meiji sẽ có các thông số kỹ thuật dưới đây:
| Thương hiệu | Meiji |
| Chất liệu thân van | Đồng, gang |
| Kiểu vận hành | Tay quay |
| Thiết kế | Ty nổi, ty chìm |
| Kiểu kết nối | Nối ren, mặt bích |
| Tiêu chuẩn thiết kế | BS 5163, BS 5150, DIN 3352 F4 |
| Kích thước | Đa dạng |
| Môi trường làm việc | Nước sạch, nước lạnh, HVAC, PCCC, hơi nóng, dầu nóng,… |
Van cổng Meiji gồm những loại nào? Các loại phổ biến
Meiji hiện phát triển khá nhiều model van cổng khác nhau nhằm đáp ứng các yêu cầu kỹ thuật riêng biệt trong từng hệ thống. Việc hiểu rõ đặc điểm từng dòng sẽ giúp lựa chọn chính xác hơn.

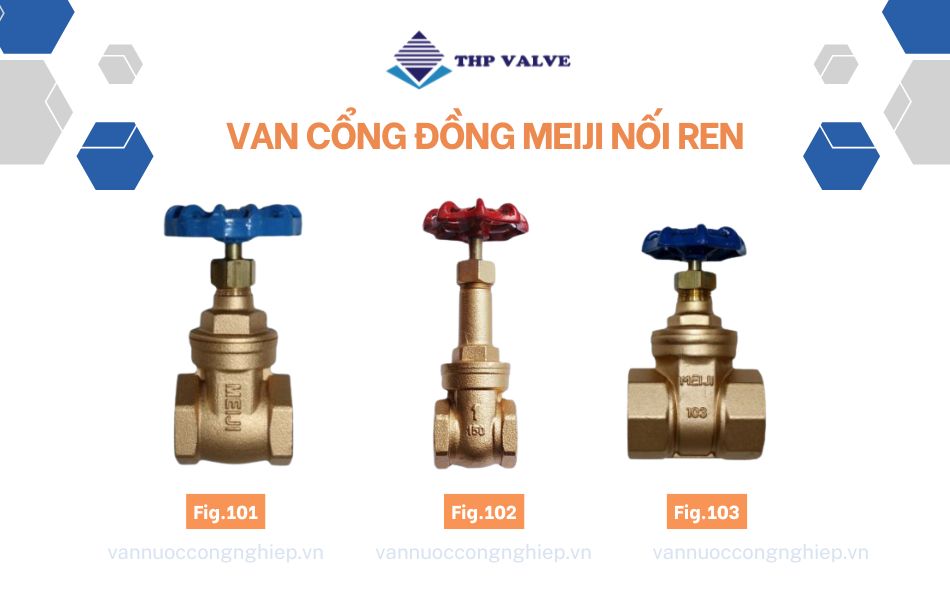

Van cổng đồng Meiji nối ren (Fig.101, Fig.102, Fig.103)
Đây là nhóm van cổng kích thước nhỏ sử dụng kết nối ren, phù hợp cho hệ thống nước dân dụng, HVAC và các đường ống phụ trợ trong nhà máy.
- Fig.101 – Van cổng đồng bronze Meiji: Được sử dụng khá phổ biến nhờ độ bền cơ học cao và khả năng chống ăn mòn tốt. Thiết kế thân đồng giúp van hoạt động ổn định trong môi trường nước sạch, nước nóng hoặc hệ thống HVAC.
- Fig.103 – Van cổng đồng thau Meiji: So với Fig.101, model Fig.103 sử dụng vật liệu đồng thau với mức chi phí đầu tư tối ưu hơn. Đây là lựa chọn phù hợp cho các công trình dân dụng hoặc hệ thống nước không yêu cầu điều kiện vận hành quá khắt khe.
- Fig.102 – Van cổng đồng ty nổi OS&Y: Fig.102 là phiên bản đặc biệt với thiết kế ty nổi OS&Y trên thân van đồng. Khi vận hành, người dùng có thể quan sát trực tiếp trạng thái đóng hoặc mở của van thông qua vị trí ty van.

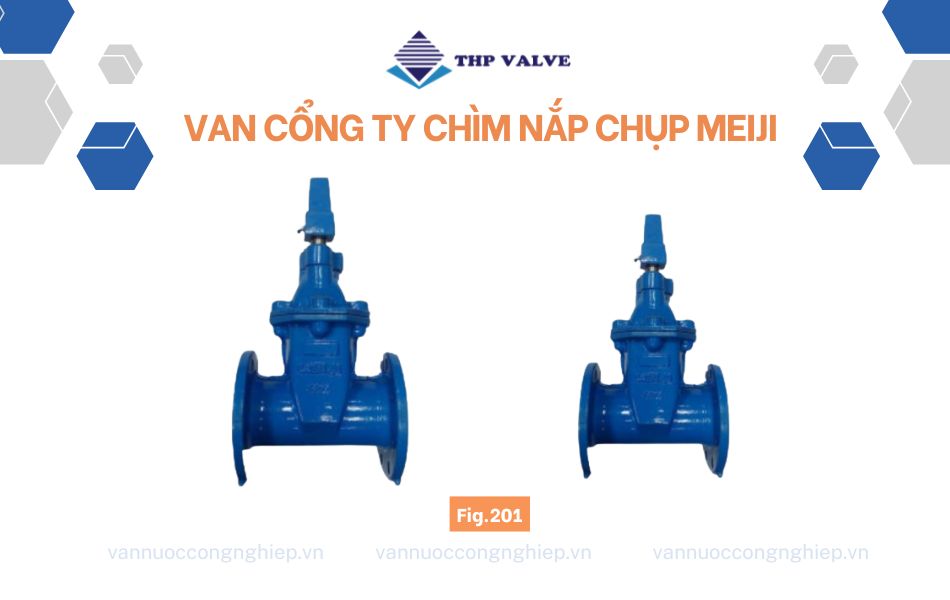

Van cổng ty chìm nắp chụp Meiji (Fig.201)
Đây là dòng van được thiết kế chuyên biệt cho các hệ thống đường ống lắp đặt ngầm dưới lòng đất. Thay vì sử dụng tay quay trực tiếp, van được trang bị nắp chụp để người vận hành có thể sử dụng khóa chữ T (T-Key) đóng mở từ mặt đất.
Fig.201 – Meiji BS5163 Gate Valve được sản xuất theo tiêu chuẩn BS 5163 với thiết kế ty chìm và đĩa van bọc cao su đàn hồi. Nhờ khả năng làm kín tốt cùng kết cấu chắc chắn, model này được sử dụng rộng rãi trong hệ thống cấp nước sạch và phòng cháy chữa cháy.

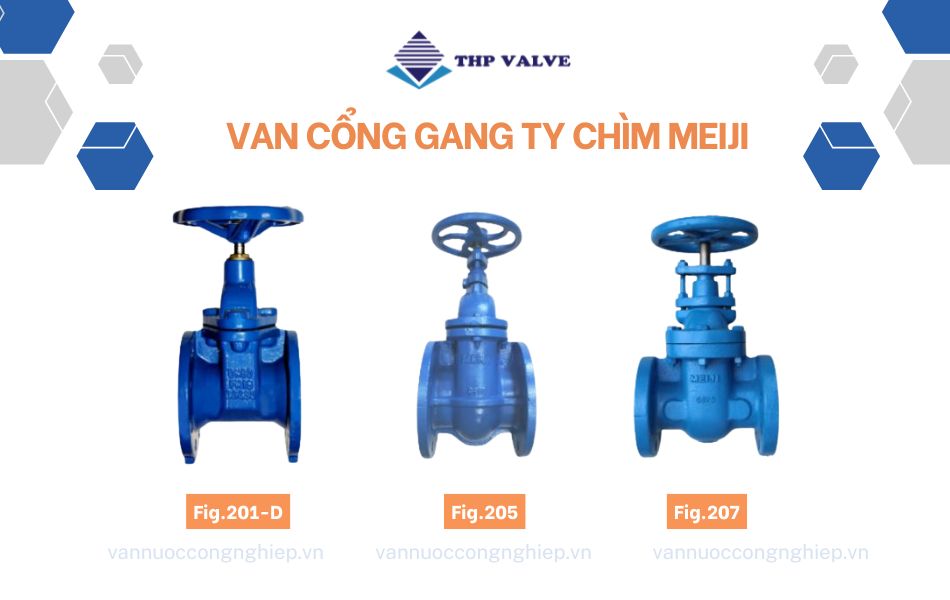

Van cổng gang ty chìm Meiji (Fig.201-D, Fig.205, Fig.207)
Đây là nhóm van được sử dụng rất phổ biến trong các hệ thống cấp nước và công nghiệp nhờ thiết kế nhỏ gọn, không làm thay đổi chiều cao tổng thể khi vận hành.
- Fig.201-D và Fig.205 – Van cổng DIN 3352 F4: Hai model này đều được sản xuất theo tiêu chuẩn DIN 3352 F4 của Đức với thiết kế ty chìm và đĩa van bọc cao su đàn hồi. Đây là những model thường xuyên xuất hiện trong các dự án có yêu cầu tuân thủ tiêu chuẩn Châu Âu hoặc hồ sơ thiết kế theo chuẩn DIN.
- Fig.207 – Van cổng BS5150 đĩa kim loại: Khác với các model sử dụng lá van bọc cao su, Fig.207 được trang bị đĩa van kim loại với cơ chế làm kín kim loại – kim loại. Thiết kế này cho phép van làm việc trong môi trường nhiệt độ cao mà các dòng van bọc cao su khó đáp ứng được.

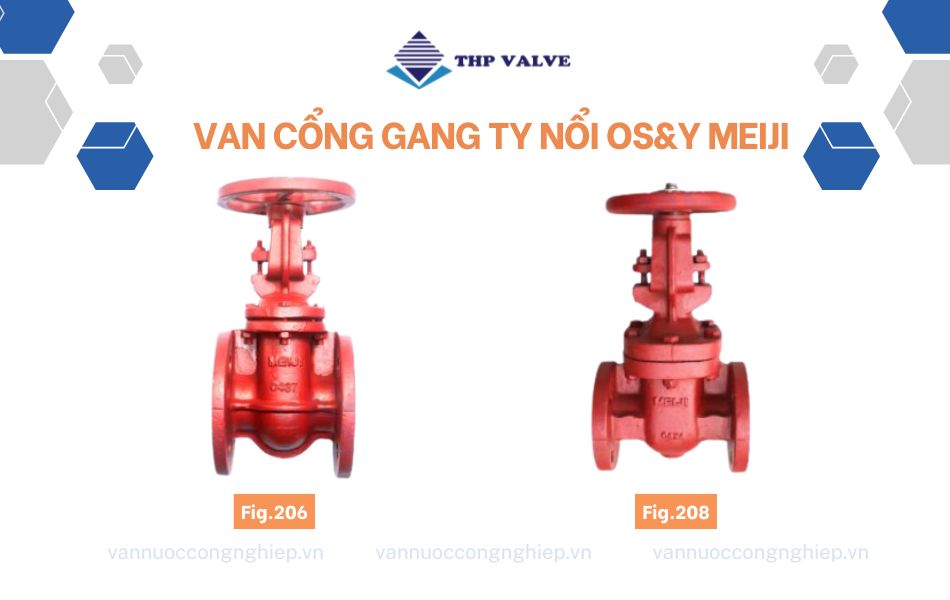

Van cổng gang ty nổi OS&Y Meiji (Fig.206, Fig.208)
Dòng van ty nổi OS&Y được thiết kế nhằm giúp người vận hành dễ dàng nhận biết trạng thái đóng hoặc mở của van bằng mắt thường.
Khi van mở, phần ty sẽ nhô lên rõ rệt. Khi van đóng, ty sẽ hạ xuống tương ứng.
- Fig.206 – Van cổng ty nổi DIN 3352 F4: Model này được thiết kế theo tiêu chuẩn DIN và thường được sử dụng trong các dự án yêu cầu tiêu chuẩn Châu Âu.
- Fig.208 – Van cổng ty nổi BS5150: Fig.208 được sản xuất theo tiêu chuẩn BS và có cấu tạo tương tự Fig.206 nhưng phù hợp với các hệ thống thiết kế theo tiêu chuẩn Anh.

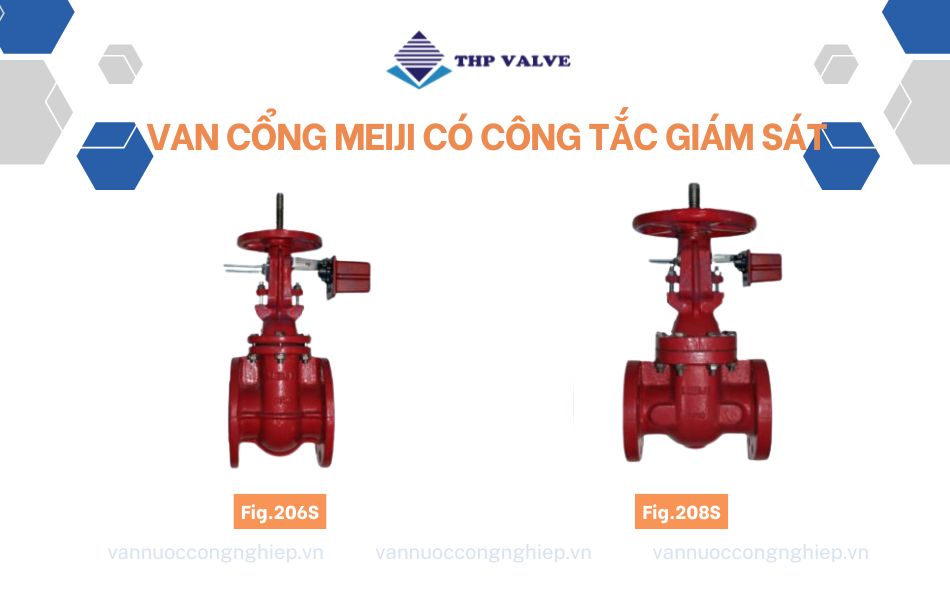

Van cổng Meiji tích hợp công tắc giám sát (Fig.206S, Fig.208S)
Đây được xem là dòng van cao cấp trong danh mục van cổng Meiji. Ngoài thiết kế ty nổi OS&Y, van còn được tích hợp sẵn công tắc giám sát hành trình (Limit Switch).
Thiết bị có khả năng gửi tín hiệu điện về trung tâm điều khiển giúp người vận hành theo dõi trạng thái đóng mở của van từ xa.
- Fig.206S là phiên bản van cổng ty nổi OS&Y được sản xuất theo tiêu chuẩn DIN 3352 F4 và tích hợp sẵn công tắc giám sát hành trình (Limit Switch). Model này cho phép truyền tín hiệu trạng thái đóng/mở của van về trung tâm điều khiển, rất phù hợp cho các hệ thống PCCC tự động yêu cầu khả năng giám sát liên tục.
- Fig.208S là dòng van cổng ty nổi được thiết kế theo tiêu chuẩn BS 5150, đồng thời được trang bị công tắc giám sát giúp theo dõi trạng thái vận hành từ xa. Nhờ khả năng kết nối với hệ thống BMS hoặc tủ điều khiển trung tâm, model này thường được sử dụng trong các tòa nhà, nhà máy và hệ thống PCCC hiện đại.
So sánh nhanh các model van cửa Meiji phổ biến
Mỗi dòng van cổng Meiji sẽ có sự khác nhau về vật liệu chế tạo, tiêu chuẩn thiết kế, kiểu ty van, khả năng làm kín cũng như phạm vi ứng dụng. Bảng so sánh dưới đây sẽ giúp bạn dễ dàng nhận biết đặc điểm của từng model và lựa chọn sản phẩm phù hợp hơn cho hệ thống của mình.
Nhóm van cổng đồng Meiji
| Model | Chất liệu | Thiết kế | Kết nối | Ứng dụng |
| Fig.101 | Đồng Bronze | Ty chìm | Ren | Nước nóng, HVAC |
| Fig.103 | Đồng thau | Ty chìm | Ren | Nước sinh hoạt |
| Fig.102 | Đồng Bronze | Ty nổi OS&Y | Ren | Hệ thống cần giám sát |
Nhóm van cổng gang ty chìm Meiji
| Model | Tiêu chuẩn | Đĩa van | Ứng dụng |
| Fig.201 | BS5163 | Cao su | Lắp ngầm, PCCC |
| Fig.201-D | DIN F4 | Cao su | Cấp nước |
| Fig.205 | DIN F4 | Cao su | HVAC, cấp nước |
| Fig.207 | BS5150 | Kim loại | Hơi nóng, dầu nóng |
Nhóm van cổng gang ty nổi Meiji
| Model | Kiểu van | Giám sát tín hiệu |
| Fig.206 | Ty nổi DIN | Không |
| Fig.208 | Ty nổi BS | Không |
| Fig.206S | Ty nổi DIN | Có |
| Fig.208S | Ty nổi BS | Có |
Kinh nghiệm lựa chọn van cổng Meiji phù hợp
Mỗi model van cổng Meiji được thiết kế cho một mục đích sử dụng riêng. Vì vậy, việc lựa chọn đúng loại van ngay từ đầu sẽ giúp hệ thống vận hành hiệu quả và tiết kiệm chi phí đầu tư.
Chọn van cổng Meiji cho hệ thống đường ống nhỏ
Đối với các đường ống kích thước nhỏ sử dụng nước sạch hoặc nước nóng, nên ưu tiên nhóm van cổng đồng nối ren.
Gợi ý lựa chọn:
- Fig.101: Độ bền cao, phù hợp hệ HVAC và nước nóng.
- Fig.103: Chi phí hợp lý, phù hợp nước sinh hoạt.
- Fig.102: Khi cần quan sát trạng thái đóng mở trực tiếp.
Chọn van cổng Meiji lắp đặt ngầm
Nếu van được lắp đặt dưới lòng đất hoặc trong các tuyến ống hạ tầng, nên sử dụng van cổng ty chìm nắp chụp.
Model phù hợp: Fig.20. Đây là dòng van được thiết kế chuyên biệt cho lắp đặt ngầm, thuận tiện cho việc vận hành bằng khóa chữ T từ mặt đất.
Chọn van cổng Meiji cho hệ thống cấp nước và PCCC
Đối với các hệ thống cấp nước sạch hoặc đường ống chữa cháy tiêu chuẩn DIN, các model đĩa cao su sẽ là lựa chọn phù hợp nhất.
Gợi ý lựa chọn:
- Fig.201-D
- Fig.205
Các model này có khả năng làm kín tốt, vận hành nhẹ và tuổi thọ cao.
Chọn van cổng Meiji cho hơi nóng và dầu nóng
Khi làm việc trong môi trường nhiệt độ cao, nên ưu tiên van cổng lá kim loại thay vì đĩa cao su.
Gợi ý lựa chọn: Fig.207 – Đây là model chuyên dụng cho hơi nước, dầu nóng và các môi trường nhiệt độ cao.
Chọn van cổng Meiji cần giám sát trạng thái đóng mở
Tại các vị trí vận hành quan trọng, việc quan sát trạng thái van bằng mắt thường là rất cần thiết.
Gợi ý lựa chọn:
- Fig.206
- Fig.208
Thiết kế ty nổi OS&Y giúp nhận biết van đang đóng hay mở ngay tại hiện trường.
Chọn van cổng Meiji kết nối với hệ thống điều khiển trung tâm
Đối với các công trình hiện đại yêu cầu giám sát từ xa, nên sử dụng dòng van tích hợp công tắc giám sát hành trình.
Gợi ý lựa chọn:
- Fig.206S
- Fig.208S
Các model này có thể truyền tín hiệu trạng thái về:
- Tủ báo cháy.
- Hệ thống BMS.
- Trung tâm điều khiển vận hành.
Hy vọng những thông tin trên đã giúp bạn hiểu rõ hơn về van cổng Meiji cũng như đặc điểm của từng model đang được sử dụng phổ biến hiện nay. Việc lựa chọn đúng dòng van theo môi trường làm việc, tiêu chuẩn kỹ thuật và yêu cầu vận hành sẽ góp phần nâng cao hiệu quả hoạt động của toàn bộ hệ thống, đồng thời tối ưu chi phí đầu tư và bảo trì về lâu dài.
Nếu bạn đang cần tìm hiểu thêm về các model van cửa Meiji hoặc muốn được tư vấn lựa chọn sản phẩm phù hợp cho hệ thống thực tế, Van nước công nghiệp sẵn sàng hỗ trợ với đầy đủ thông tin kỹ thuật, tài liệu sản phẩm và giải pháp phù hợp cho từng công trình.
Liên hệ ngay với chúng tôi qua hotline 0961.694.858 nhé~
