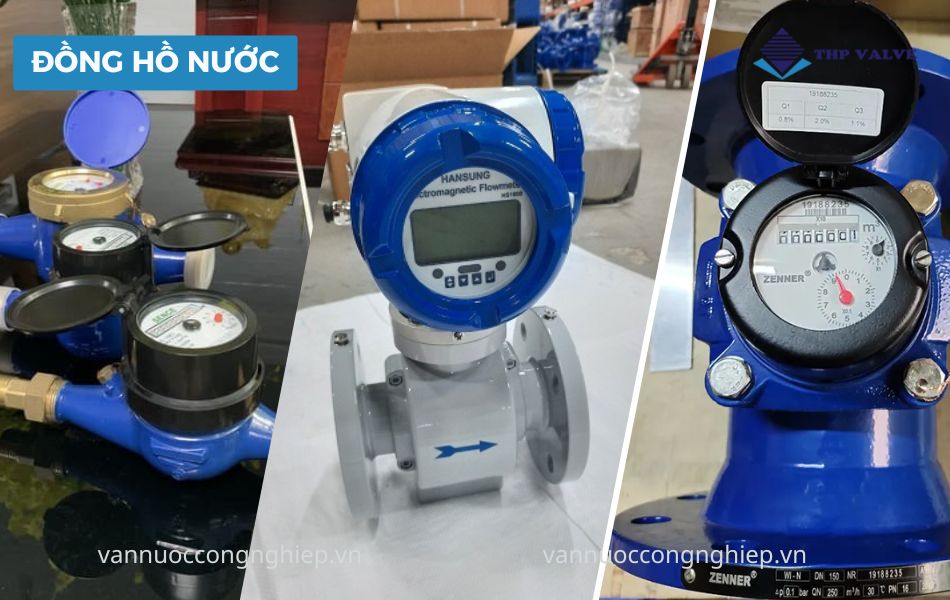

Đồng hồ đo nước là một thiết bị được sử dụng trong môi trường nước để đo lượng nước đi qua trong một khoảng thời gian cụ thể. Chức năng chính của đồng hồ nước là giúp quản lý và kiểm soát lưu lượng nước được sử dụng một cách chính xác, đồng thời hỗ trợ trong việc buôn bán nước cho các đơn vị sử dụng. Đồng hồ nước được ứng dụng rộng rãi trong các khu công nghiệp, chung cư, và các hộ gia đình.

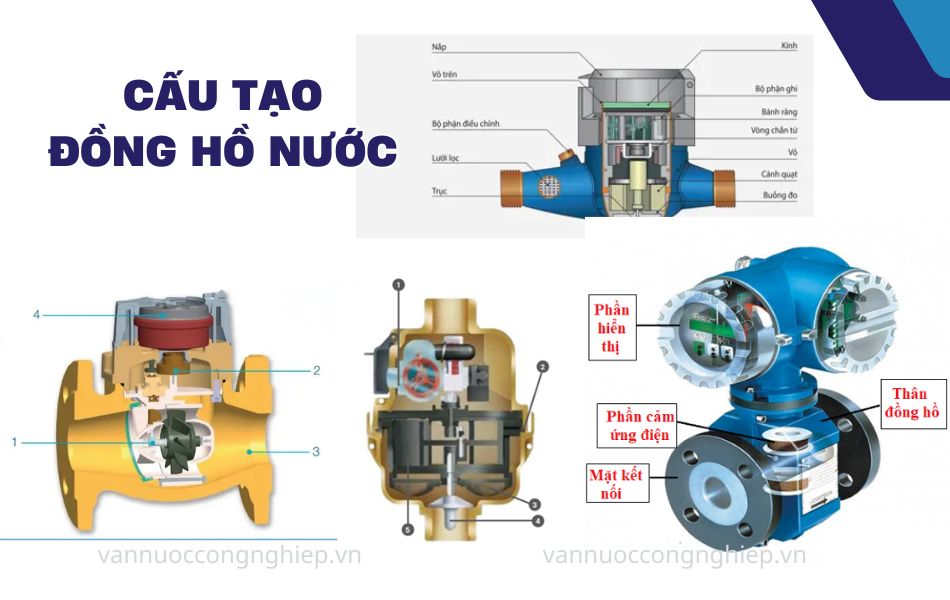

Cấu tạo đồng hồ đo nước
Đồng hồ nước có sự đa dạng về loại và cấu tạo. Trong bài viết này, chúng ta sẽ tập trung phân tích cấu tạo của hai loại đồng hồ nước phổ biến hiện nay, bao gồm đồng hồ đo nước dạng cơ và đồng hồ đo nước điện tử

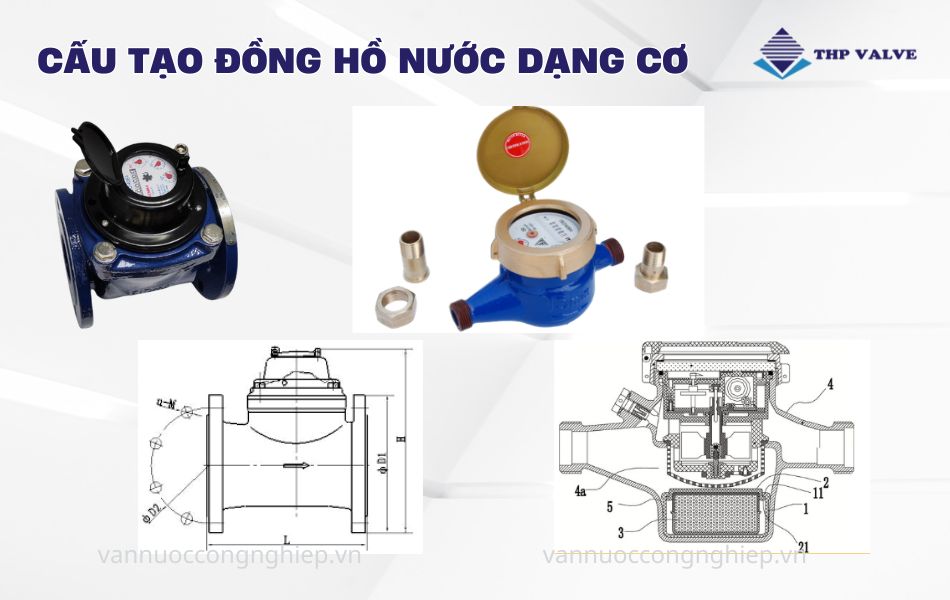

Cấu tạo của đồng hồ đo nước dạng cơ bao gồm các thành phần sau :
- Thân đồng hồ : T
- hường được làm bằng gang, đóng vai trò chứa các bộ phận khác của đồng hồ.
- Cánh quạt : Làm từ nhựa, được đặt ngang trong thân đồng hồ, dùng để chặn dòng nước và tạo áp lực để cơ chế đếm số hoạt động.
- Vỏ nhựa : Bao phủ và che kín mặt hiển thị của đồng hồ, giúp ngăn nước xâm nhập và tránh hiện tượng gỉ sét.
- Mặt kính : Làm từ vật liệu trong suốt, thường màu trắng, giúp dễ dàng quan sát các số trên đồng hồ.
- Nắp nhựa : Dùng để che kín mặt kính sau khi quan sát, ngăn hơi ẩm làm mờ kính và gây khó khăn trong việc quan sát.
- Bộ đếm bằng cơ : Sử dụng cơ chế con lăn từ 0 đến 9, được kích hoạt bởi cánh quạt quay dưới áp lực của dòng nước.

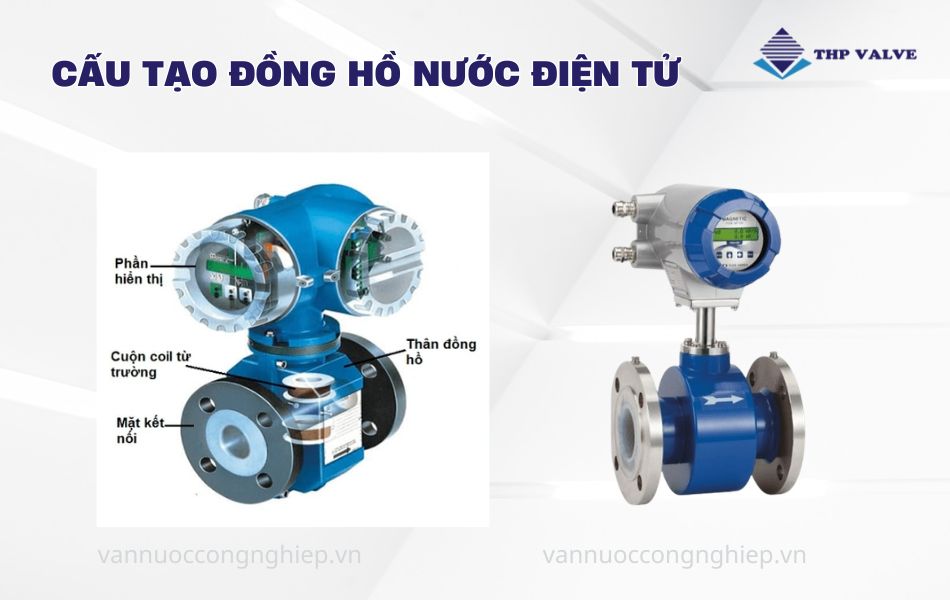

Đồng hồ đo nước tử có cấu tạo từ các bộ phận sau :
- + Thân đồng hồ : Được chế tạo bằng gang, inox hoặc nhựa, là phần bên ngoài bảo vệ các bộ phận bên trong.
- + Bộ phận hiển thị : Sử dụng màn hình LED hoặc LCD để hiển thị kết quả đo một cách dễ dàng cho người sử dụng.
- + Lớp lót đồng hồ : Làm từ teflon PTFE, có khả năng chịu được nhiệt độ cao và chống ăn mòn từ nguồn nước.
- + Mặt bích : Được đúc và gắn liền với thân đồng hồ, tạo kết nối vững chắc với đường ống nước.
- + Cảm biến : Được chế tạo từ vật liệu inox 316, có tiếp điểm để cảm nhận và ghi nhận lưu lượng nước thông qua đồng hồ.
Nguyên lý hoạt động của đồng hồ đo nước

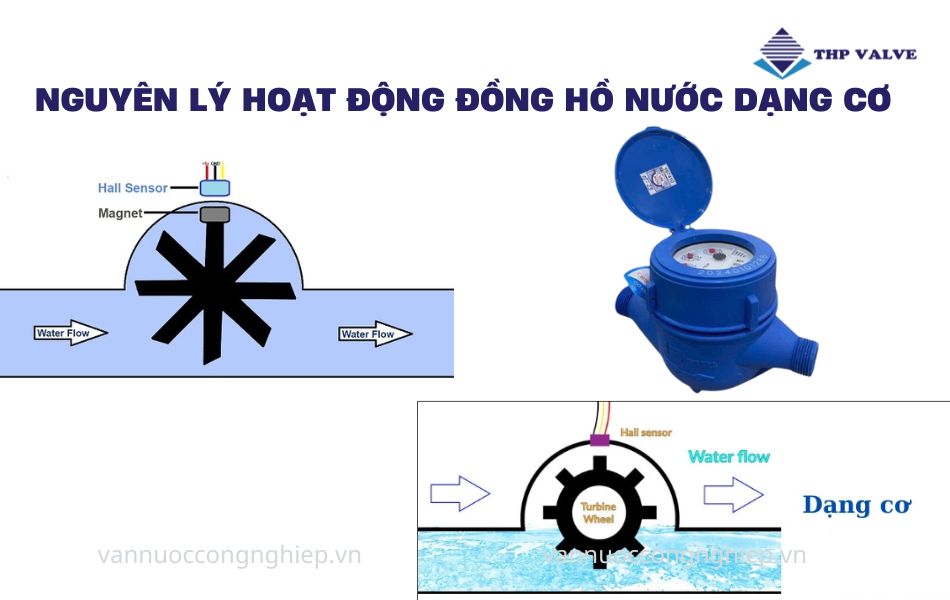

– Nguyên lý hoạt động của đồng hồ đo nước dạng cơ là dựa vào áp lực của dòng chảy nước đi qua. Áp lực này làm chuyển động cánh quạt, từ đó truyền chuyển động đến chuỗi liên kết trục và bánh răng của hệ thống bộ đếm. Các chỉ số đo lưu lượng sẽ liên tục chuyển động không ngừng nếu có dòng chảy nước liên tục. Đây chính là nguyên lý hoạt động cơ bản của đồng hồ đo nước dạng cơ.

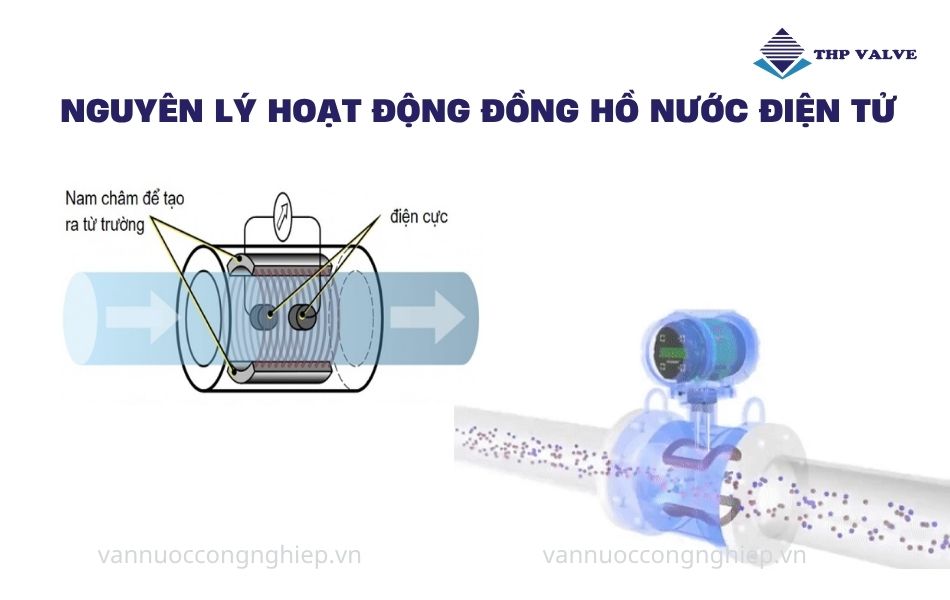

– Đối với đồng hồ đo nước điện tử, không có cánh quạt như dạng cơ. Thay vào đó, bộ cảm biến sẽ cảm nhận lưu lượng nước thông qua bước sóng điện từ. Bộ cảm biến này sẽ chuyển đổi lưu lượng thành số đo thể tích cơ bản và hiển thị trên màn hình LCD thông qua bộ phát sóng điện từ. Từ kết quả hiển thị trên màn hình, chúng ta có thể biết được lưu lượng nước đã đi qua trong một khoảng thời gian cố định.
Để hiểu rõ hơn về nguyên lý hoạt động của đồng hồ đo nước điện tử, mời các bạn xem video mô phỏng sau đây:
– Đồng hồ đo nước điện tử hoạt động dựa trên nguyên lý cảm biến điện từ. Trong lòng đồng hồ, có một cảm biến được thiết kế và kết nối với dây dẫn truyền tín hiệu đến bo mạch xử lý. Từ đó, kết quả đo được hiển thị trên màn hình. Để hiểu rõ hơn về nguyên lý hoạt động này, mời các bạn tham khảo bài viết về đồng hồ đo nước điện tử
Hướng dẫn khắc phục một số lỗi thường gặp trên đồng hồ đo nước
Đồng hồ đo nước bị lỗi hoạt động thất thường
– Một dấu hiệu nhận biết khi đồng hồ nước hoạt động không ổn định là nó rung lắc và nhảy số không liên tục.
– Nguyên nhân gây ra hiện tượng này có thể do áp lực không ổn định trong hệ thống ống nước hoặc lỗi từ các thiết bị, phụ kiện được lắp đặt trên đường ống.
Dưới đây là cách khắc phục :

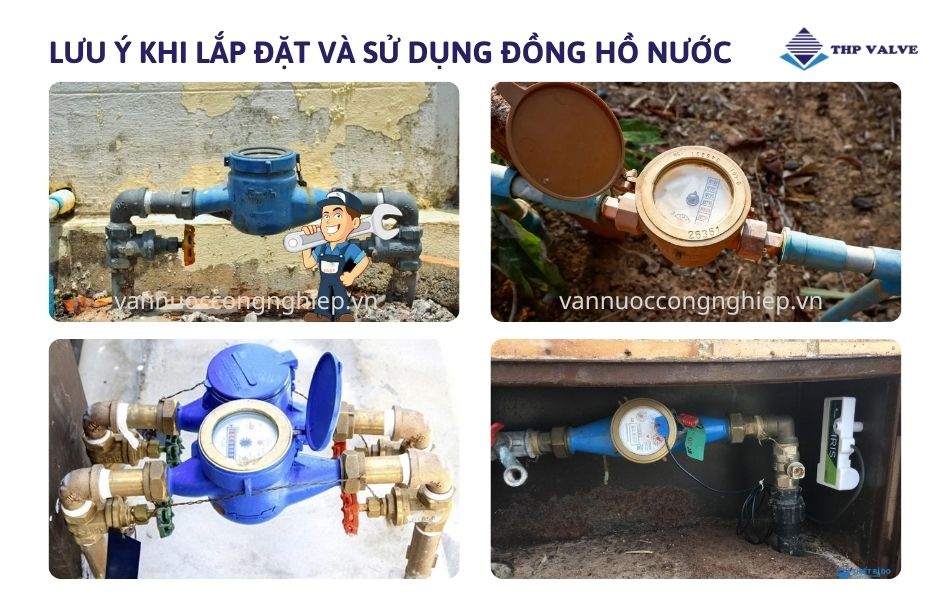

- Hãy kiểm tra xem nguồn nước chảy qua đồng hồ có được bơm trực tiếp từ máy bơm nước hay không. Nếu có, hãy đảm bảo khoảng cách giữa đồng hồ đo nước và bơm là tối thiểu 2 mét để tránh áp lực nước mạnh và xoáy tác động đến bộ đếm của đồng hồ.
- Độ rung lắc của đồng hồ nước cũng có thể bị ảnh hưởng bởi các máy móc và thiết bị khác gần đó. Vì vậy, nên đặt đồng hồ lưu lượng ở vị trí yên tĩnh, không gây sai lệch đến số hiển thị.
- Nếu vẫn không tìm ra nguyên nhân, bạn có thể tháo đồng hồ nước hoặc yêu cầu thợ điện nước kiểm tra bên trong (đối với đồng hồ tự lắp thêm ngoài đồng hồ nước do công ty nước cung cấp). Kiểm tra xem cánh quạt có bị kẹt, có dị vật cản trở bên trong phụ kiện không. Từ đó, bạn có thể dễ dàng khắc phục sự cố hoạt động không đúng của đồng hồ nước
Đồng hồ đo nước bị lỗi quay ngược
Tuấn Hưng Phát từng nhận được cuộc gọi tư vấn từ một khách hàng. Họ mới mua và lắp đặt đồng hồ đo lưu lượng nước, nhưng số đo hàng mét khối lại quay ngược và hiển thị là 99999 m³. Họ rất ngạc nhiên và không hiểu tại sao lại xảy ra như vậy.
Tuy nhiên, chúng tôi đã giúp họ thành công trong việc xử lý sự cố. Khi đồng hồ lưu lượng nước gặp sự cố quay ngược, có thể có một trong các nguyên nhân sau đây:
Lắp ngược đồng hồ đo nước:
Có vẻ hài hước nhưng thực tế là nếu bạn tự lắp đặt đồng hồ lưu lượng mà không chú ý đến mũi tên trên thân đồng hồ, có thể vô tình lắp ngược. Mũi tên này phải trùng với hướng dòng nước trong ống.
Nếu hướng lắp đặt ngược, đồng hồ lưu lượng nước sẽ quay ngược, kim chỉ sẽ bị đảo lộn và số đo sẽ không chính xác..
– Để khắc phục tình trạng này, bạn chỉ cần lắp đặt sao cho mũi tên trên thân đồng hồ cùng hướng với dòng chảy nước.
Lưu lượng nước trong đường ống bị dội ngược lại:
Hiện tượng này xảy ra ít và thường xuất hiện tại các chung cư hoặc các hộ gia đình ở xa nguồn cấp nước.Điều này xảy ra do sự tồn tại của khí trong các đoạn nối hình U, hình L và đoạn gấp khúc trong hệ thống đường ống nước từ nhà máy cấp nước đến người sử dụng. Khi van xả khí không được xử lý đúng và nước được xả trong đường ống, khí sẽ được đẩy cùng nước qua đồng hồ. Khi ngừng xả nước, sự chênh áp và luồng khí đó sẽ bị dội ngược lại, làm cánh quạt quay và gây ảnh hưởng đến bộ đếm của đồng hồ đo lưu lượng, khiến số đo nhảy lên.
Đương nhiên về lâu về dài thì sẽ có hại đến đồng hồ đo nước.
– Nếu đồng hồ lưu lượng mà bạn đang sử dụng gặp tình trạng này, hãy lắp thêm một chiếc van một chiều để hạn chế lưu lượng nước bị dội ngược lại.
Đồng hồ đo nước bị lỗi quay nhanh
Đồng hồ đo lưu lượng nước hiển thị số liên tục quay mặc dù lượng nước sử dụng ít hoặc gần như không có xả nước, điều này có thể gây thiệt hại nghiêm trọng cho bạn.
Có một số nguyên nhân có thể gây ra tình trạng này, bao gồm đồng hồ đo nước bị hư hỏng trục quay, mòn bánh răng, tuổi thọ của đồng hồ nước đã quá cao hoặc có rò rỉ trong hệ thống đường ống nước.
Để khắc phục sự cố quay nhanh này, bạn nên kiểm tra hệ thống đường ống nước từ vị trí lắp đặt công tơ nước và các thiết bị như bồn cầu, vòi rửa, chậu rửa lavabo để xem có hiện tượng rò rỉ nước không.
Nếu bạn nghi ngờ đồng hồ đo lưu lượng nước bị hư hỏng, bạn có thể tự kiểm tra độ chính xác bằng cách chuẩn bị một phuy nước có dung tích 1 mét khối tương đương với 1000 lít và cho nước chảy qua đồng hồ. Nếu sai số vượt quá 5%, đồng hồ đo nước của bạn đã bị hư hỏng. Hãy liên hệ với đơn vị cung cấp đồng hồ để được hỗ trợ và sửa chữa.
Đồng hồ đo nước bị lỗi ngừng quay
Khi có nước chảy, nhưng đồng hồ nước không quay kim và không thể hiển thị số đếm, đó là dấu hiệu của một sự cố ngừng hoạt động.
Đầu tiên, bạn cần kiểm tra xem có rác, cặn bã bị kẹt trong cánh quạt của đồng hồ lưu lượng hay không. Sau đó, thử thổi vào cánh quạt để kiểm tra độ nhạy. Nếu cánh quạt quay đơ và không nhạy, thì có thể đồng hồ nước đã bị hư hỏng và cần được thay thế.
Đối với đồng hồ đo nước điện tử, số trên màn hình không thay đổi mà giữ nguyên ở một chỉ số. Nếu dưới màn hình có thông báo lỗi “MTP”, có nghĩa là đường ống không có nước đi qua hoặc cảm biến dòng chảy bị lỗi, dẫn đến không thể hiển thị kết quả đo.
Cách khắc phục sự cố đồng hồ ngừng quay, không đo được
– Bạn cần lắp đặt thêm bộ lọc nước phía trước đồng hồ để đảm bảo không có rác gây kẹt cánh quạt. Ngoài ra, khi đo nước thải, hãy sử dụng đúng loại đồng hồ đo nước thải. Trong trường hợp hư hỏng không thể khắc phục, bạn có thể liên hệ với chúng tôi qua số hotline 0865901568 để được tư vấn và mua sản phẩm đồng hồ đo nước chất lượng với giá thành tốt nhất.
