Trong các hệ thống đường ống công nghiệp, đặc biệt là hệ thống điều hòa trung tâm và hệ thống lạnh, van bypass là một bộ phận quan trọng giúp duy trì áp suất ổn định và đảm bảo hệ thống vận hành liên tục. Vậy cụ thể van bypass là gì và vì sao thiết bị này lại cần thiết trong nhiều hệ thống kỹ thuật? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

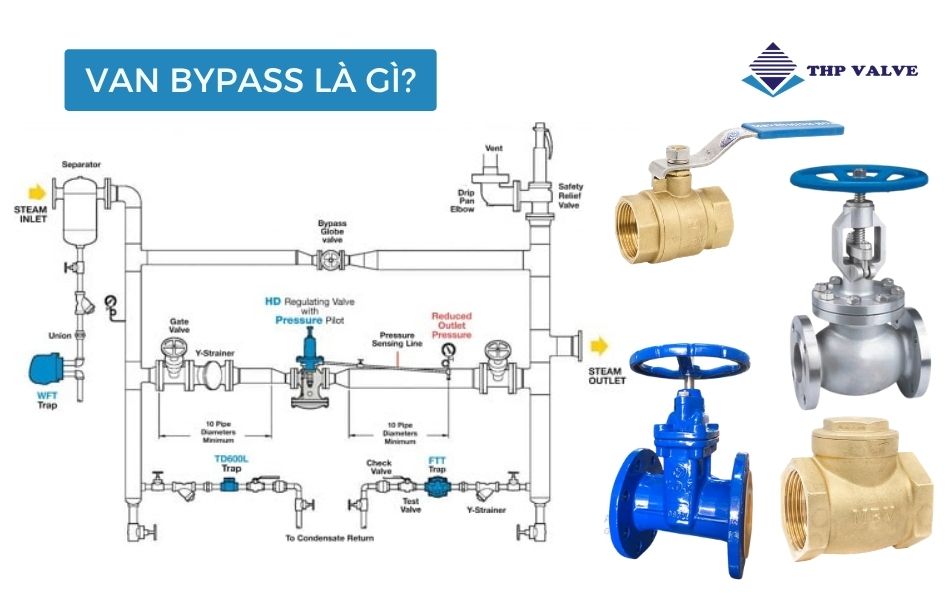

Khái niệm van bypass là gì?
Van bypass (hay còn gọi là van nhánh hoặc van đi tắt) là loại van được lắp trên đường ống bypass – một tuyến ống phụ được thiết kế song song với thiết bị chính hoặc đường ống chính trong hệ thống. Mục đích của việc lắp đặt van bypass là cho phép điều hướng dòng lưu chất đi qua đường ống nhánh khi cần thiết, thay vì đi qua thiết bị chính, từ đó giúp hệ thống vận hành linh hoạt và thuận tiện cho việc bảo trì, sửa chữa.

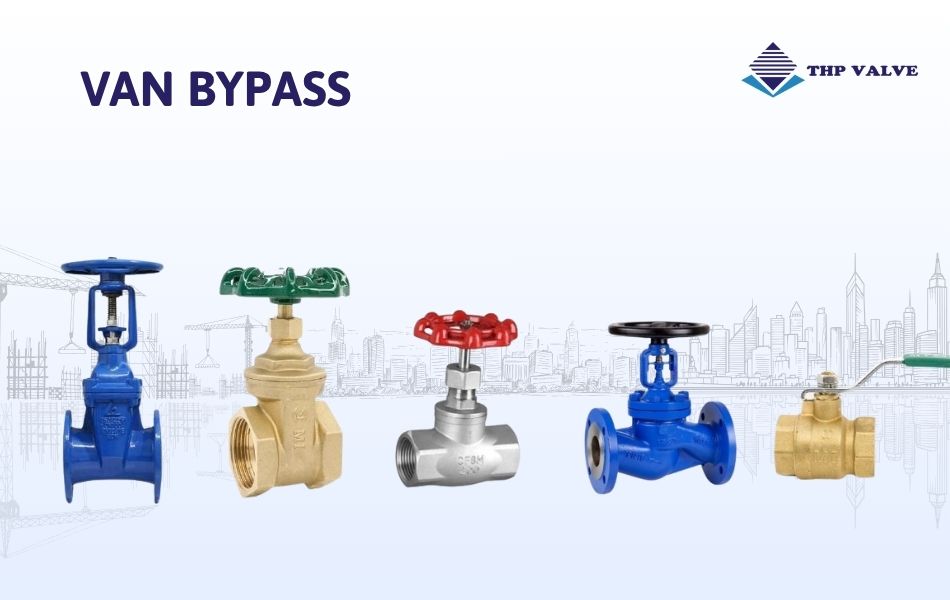

Về cấu tạo, một cụm van bypass thường bao gồm nhiều thành phần như van chặn (van bi, van cổng), van một chiều và van điều tiết (thường là van cầu) được lắp đặt hợp lý để kiểm soát dòng chảy. Tùy vào từng hệ thống mà cấu hình cụm van có thể thay đổi.
Nguyên lý hoạt động của van bypass khá đơn giản: Trong điều kiện bình thường, dòng lưu chất sẽ đi qua đường chính. Khi cần bảo trì thiết bị, hoặc khi áp suất và lưu lượng thay đổi đột ngột, dòng chảy sẽ được điều hướng sang nhánh bypass để đảm bảo hệ thống vẫn hoạt động ổn định.

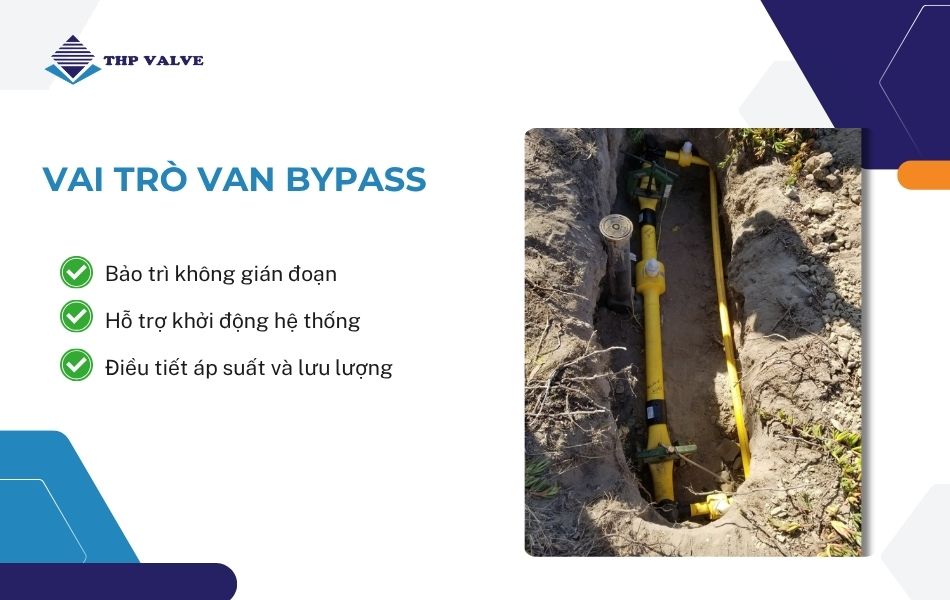

Van bypass có tác dụng gì trong hệ thống đường ống?
Trong hệ thống đường ống, bypass valve không chỉ giúp điều hướng dòng chảy mà còn đóng vai trò quan trọng trong việc đảm bảo vận hành ổn định và an toàn. Dưới đây là những tác dụng chính của van bypass:
- Bảo trì không gián đoạn: Van bypass cho phép cô lập thiết bị chính như bộ lọc, van giảm áp hoặc máy bơm để sửa chữa mà không cần dừng toàn bộ hệ thống.
- Điều tiết áp suất và lưu lượng: Khi áp suất trong đường ống tăng cao hoặc lưu lượng thay đổi đột ngột, van by-pass sẽ mở để giảm áp, giúp bảo vệ thiết bị và tránh hư hỏng.
- Hỗ trợ khởi động hệ thống: Trong giai đoạn khởi động, van bypass giúp giảm tải cho máy bơm hoặc máy nén, từ đó hạn chế sốc áp và tăng độ ổn định khi vận hành.

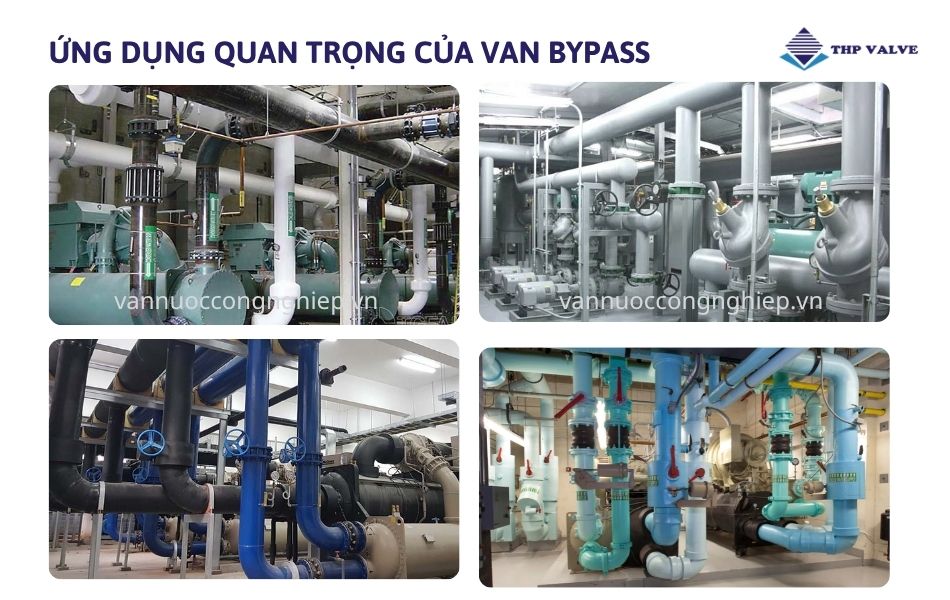

Ứng dụng quan trọng của van bypass trong công nghiệp
Van bypass được sử dụng rộng rãi trong nhiều lĩnh vực, đặc biệt là hệ thống lạnh và điều hòa trung tâm.
Van bypass trong hệ thống lạnh và điều hòa
Trong hệ thống lạnh, thiết bị này đóng vai trò điều tiết lưu lượng môi chất, giúp hệ thống hoạt động ổn định khi phụ tải thay đổi. Khi nhu cầu làm lạnh giảm, van bypass sẽ cho phép một phần môi chất quay về mà không đi qua dàn lạnh, từ đó tránh tình trạng quá tải hoặc mất cân bằng hệ thống.
Ngoài ra, bypass valve còn giúp hạn chế hiện tượng ngập lỏng hoặc đóng băng trong dàn lạnh – những vấn đề có thể gây hư hỏng nghiêm trọng cho thiết bị.
Van bypass trong chiller
Trong hệ thống chiller, van bypass thường được sử dụng để cân bằng chênh lệch áp suất giữa đường cấp và đường hồi (Differential Pressure Bypass).
Khi lưu lượng giảm xuống dưới mức yêu cầu, van bypass sẽ mở để đảm bảo dòng nước vẫn lưu thông qua bình bay hơi. Điều này giúp hệ thống tránh lỗi “Low Flow” và đảm bảo chiller hoạt động ổn định, không bị gián đoạn.

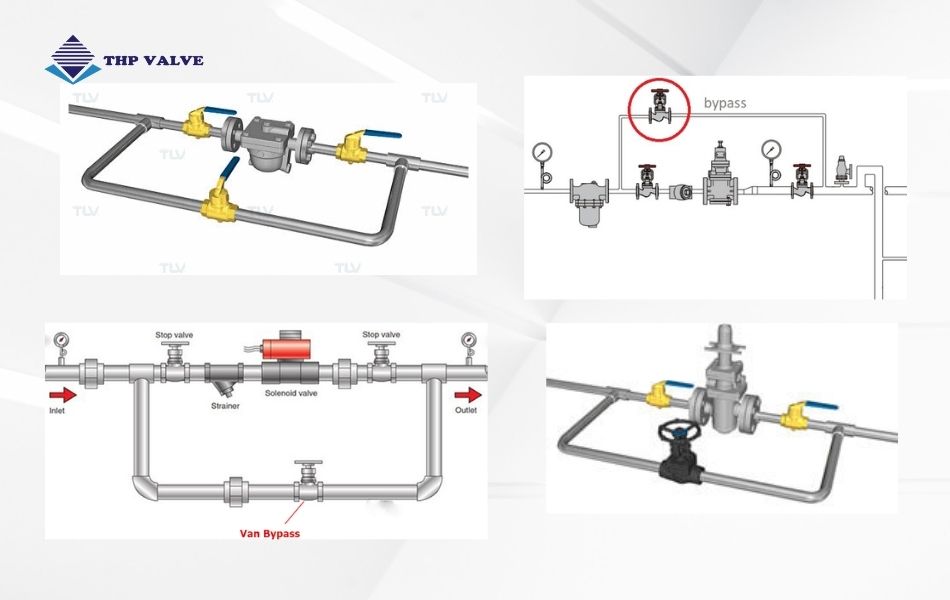

Sơ đồ lắp đặt cụm van bypass tiêu chuẩn
Trong thực tế, cụm van bypass thường được lắp đặt song song với thiết bị cần bảo vệ, tức là nằm giữa đầu vào và đầu ra của thiết bị đó.
Một cụm van bypass tiêu chuẩn thường bao gồm:
- Hai van chặn (van bi hoặc van cổng) lắp ở hai đầu thiết bị chính để cô lập khi cần
- Một van điều tiết (van cầu) đặt trên đường bypass để kiểm soát lưu lượng
Ngoài ra, cần lưu ý rằng kích thước đường ống bypass thường nhỏ hơn hoặc bằng đường ống chính, tùy thuộc vào mục đích sử dụng và yêu cầu lưu lượng của hệ thống.
Những lưu ý khi lựa chọn và vận hành van bypass
Để van bypass hoạt động hiệu quả và đảm bảo an toàn cho hệ thống, người dùng cần lưu ý một số yếu tố quan trọng trong quá trình lựa chọn và vận hành dưới đây:
- Lựa chọn kích thước phù hợp: Đường kính van bypass cần được tính toán phù hợp với đường ống chính để đảm bảo khả năng điều tiết lưu lượng mà không gây ảnh hưởng đến toàn hệ thống.
- Chọn vật liệu tương thích môi chất: Van cần được làm từ vật liệu phù hợp với môi chất như nước, hơi nóng hoặc gas lạnh để tránh ăn mòn và đảm bảo độ bền lâu dài.
- Đảm bảo lắp đặt đúng kỹ thuật: Vị trí lắp đặt và hướng dòng chảy phải đúng theo thiết kế để van hoạt động chính xác và phát huy tối đa hiệu quả.
- Kiểm tra và bảo trì định kỳ: Cần vận hành và kiểm tra van thường xuyên để tránh tình trạng kẹt, rò rỉ hoặc không hoạt động do lâu ngày không sử dụng.
- Điều chỉnh van hợp lý khi vận hành: Không nên mở hoặc đóng van bypass hoàn toàn trong mọi trường hợp, mà cần điều chỉnh phù hợp với điều kiện thực tế để đảm bảo áp suất và lưu lượng ổn định.
Có thể thấy, van bypass là một thành phần quan trọng giúp hệ thống đường ống vận hành linh hoạt, an toàn và hiệu quả hơn. Việc lắp đặt cụm van bypass không chỉ giúp bảo trì dễ dàng mà còn giảm thiểu rủi ro hư hỏng và tối ưu hiệu suất vận hành. Đây chính là giải pháp thông minh mà bất kỳ hệ thống công nghiệp nào cũng nên đầu tư.
