Đồng hồ đo lưu lượng nước điện tử là thiết bị được sử dụng phổ biến trong các hệ thống cấp nước, xử lý nước thải, nhà máy và khu công nghiệp. Tuy nhiên, để thiết bị hoạt động ổn định và cho kết quả đo chính xác, việc lắp đặt đồng hồ đo lưu lượng nước điện tử đúng kỹ thuật là yếu tố rất quan trọng.
Trong bài viết này, Van nước công nghiệp sẽ hướng dẫn chi tiết cách lắp đặt đồng hồ nước điện tử, từ khâu chuẩn bị, lựa chọn vị trí đến các bước đấu nối và kiểm tra vận hành sau khi hoàn tất. Xem ngay nhé!
Vì sao cần lắp đặt đồng hồ đo lưu lượng nước điện tử đúng kỹ thuật?
Lắp đặt đồng hồ lưu lượng nước điện tử đúng kỹ thuật là yếu tố quan trọng quyết định đến độ chính xác và tuổi thọ của thiết bị. Dù sử dụng đồng hồ điện từ, siêu âm hay turbine điện tử thì việc lắp sai vị trí, sai chiều dòng chảy hoặc không đảm bảo đoạn ống thẳng đều có thể khiến kết quả đo bị sai lệch.
Việc lắp đặt đúng còn giúp hạn chế rung lắc trong quá trình vận hành, tránh ảnh hưởng đến cảm biến và bộ hiển thị. Bên cạnh đó, đồng hồ được lắp đúng tiêu chuẩn sẽ hoạt động ổn định hơn, ít xảy ra lỗi và thuận tiện cho việc bảo trì, sửa chữa hoặc thay thế sau này.

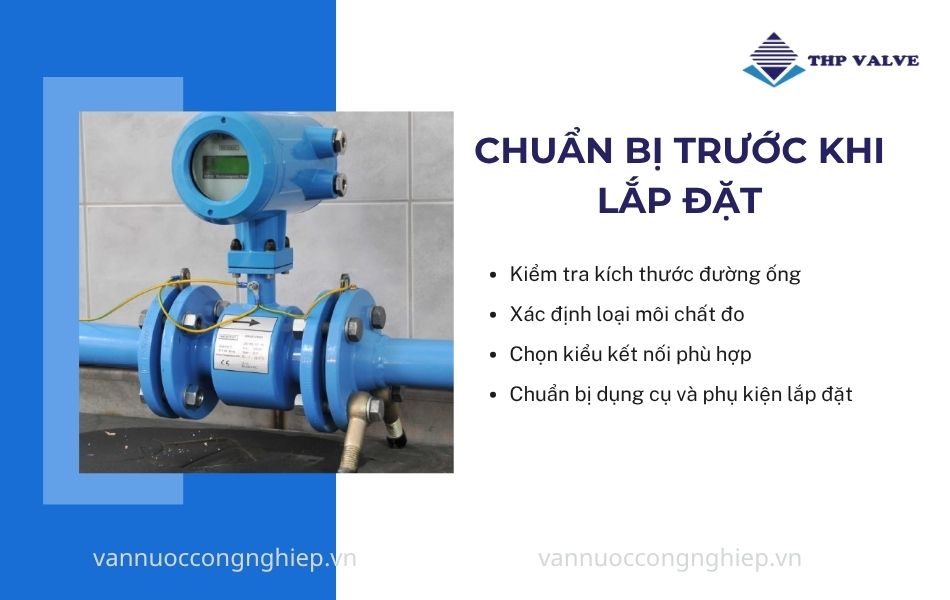

Chuẩn bị trước khi lắp đặt đồng hồ đo nước điện tử
Trước khi tiến hành lắp đặt đồng hồ đo lưu lượng nước điện tử, cần chuẩn bị đầy đủ các yếu tố liên quan đến đường ống, môi chất, kiểu kết nối và phụ kiện đi kèm. Cụ thể như sau:
Kiểm tra kích thước đường ống
Trước khi lắp đặt, cần xác định chính xác kích thước đường ống để lựa chọn đồng hồ phù hợp. Kích thước đồng hồ phải tương ứng với đường kính ống như DN15, DN20, DN50, DN100 hoặc lớn hơn tùy hệ thống.
Nếu chọn sai kích thước, lưu lượng đi qua đồng hồ có thể không nằm trong dải đo tối ưu, dẫn đến kết quả thiếu chính xác hoặc làm giảm tuổi thọ thiết bị.
Xác định loại môi chất đo
Cần xác định môi chất đi qua đồng hồ là nước sạch, nước thải, nước có cặn hay nước chứa hóa chất. Mỗi loại môi chất sẽ phù hợp với từng dòng đồng hồ và vật liệu chế tạo khác nhau.
Ví dụ, với nước sạch có thể dùng đồng hồ điện từ hoặc siêu âm thông thường. Với nước thải hoặc nước có nhiều cặn, nên ưu tiên đồng hồ điện từ có lớp lót chống ăn mòn và khả năng chịu bám bẩn tốt.
Chọn kiểu kết nối phù hợp
Đồng hồ đo lưu lượng nước điện tử hiện nay có nhiều kiểu kết nối khác nhau như nối ren, mặt bích hoặc clamp.
- Nối ren thường dùng cho đường ống nhỏ, dễ lắp đặt và tháo rời.
- Mặt bích phù hợp với hệ thống lớn, áp lực cao và có độ chắc chắn tốt.
- Clamp thường được sử dụng trong ngành thực phẩm, dược phẩm hoặc các hệ thống yêu cầu vệ sinh cao.
Chuẩn bị dụng cụ và phụ kiện lắp đặt
Trước khi thi công cần chuẩn bị đầy đủ bulong, gioăng, cờ lê, mỏ lết và các dụng cụ hỗ trợ khác. Ngoài ra nên chuẩn bị thêm van khóa, lọc y, khớp nối mềm để đảm bảo hệ thống vận hành ổn định.
Đối với đồng hồ điện tử, cần có sẵn dây điện, nguồn cấp và dây tín hiệu để phục vụ quá trình đấu nối sau khi lắp đặt hoàn tất.

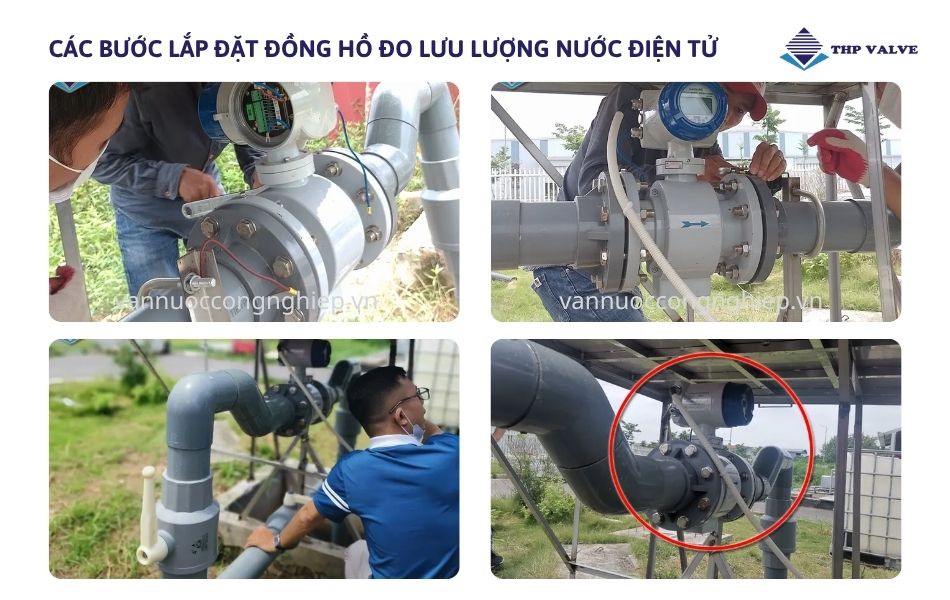

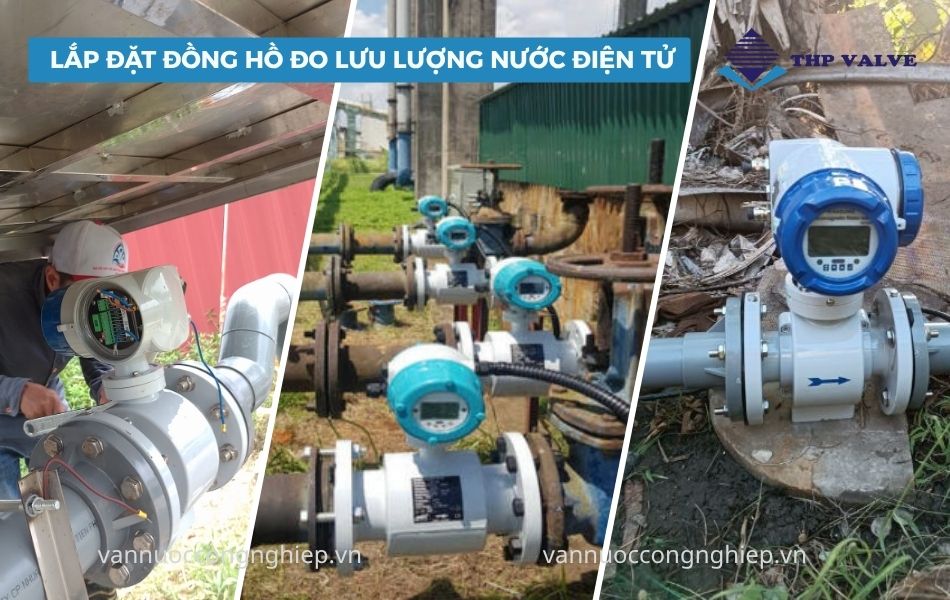

Các bước lắp đặt đồng hồ đo lưu lượng nước điện tử chi tiết
Sau khi đã chuẩn bị đầy đủ thiết bị, dụng cụ và xác định vị trí lắp đặt phù hợp, người dùng có thể tiến hành thi công theo từng bước cụ thể.
Bước 1: Khóa van và xả hết nước trong đường ống
Trước khi thi công, cần khóa hoàn toàn van cấp nước và xả hết áp lực còn lại trong đường ống. Điều này giúp đảm bảo an toàn cho người lắp đặt và tránh tình trạng nước tràn ra ngoài khi tháo cắt đường ống.
Bước 2: Đo và xác định vị trí lắp đặt
Cần đo kích thước thực tế của đồng hồ và khoảng cách giữa các đầu kết nối để xác định chính xác vị trí lắp đặt. Nên ưu tiên vị trí có đủ khoảng trống để thao tác, dễ quan sát và thuận tiện cho việc bảo trì sau này.
Bước 3: Cắt đường ống và lắp phụ kiện đi kèm
Sau khi xác định vị trí, tiến hành cắt đường ống theo đúng kích thước của đồng hồ. Có thể lắp thêm van khóa hai đầu, lọc y hoặc khớp nối mềm để giúp đồng hồ hoạt động ổn định hơn.
Việc lắp lọc y đặc biệt cần thiết đối với hệ thống có cặn bẩn nhằm hạn chế rác hoặc dị vật đi vào đồng hồ.
Bước 4: Lắp đồng hồ vào hệ thống
Đặt đồng hồ vào đúng vị trí và kiểm tra chiều mũi tên trên thân thiết bị. Mũi tên phải cùng chiều với hướng dòng chảy thực tế của nước trong đường ống.
Khi siết bulong hoặc ren kết nối, cần thực hiện đều tay để tránh rò rỉ và hạn chế làm lệch đồng hồ.
Bước 5: Đấu nối nguồn điện và tín hiệu
Sau khi lắp cơ khí hoàn tất, tiến hành đấu nối nguồn điện và dây tín hiệu theo sơ đồ của nhà sản xuất. Cần kiểm tra kỹ điện áp đầu vào, cực đấu dây và tín hiệu đầu ra như 4-20mA, xung hoặc Modbus nếu có.
Đấu sai nguồn hoặc sai dây tín hiệu có thể khiến đồng hồ không hoạt động hoặc gây hư hỏng bo mạch.
Bước 6: Mở van và kiểm tra vận hành
Khi hoàn tất lắp đặt, mở van từ từ để nước đi qua đồng hồ ổn định. Không nên mở van quá nhanh vì có thể gây sốc áp và ảnh hưởng đến thiết bị.
Quan sát màn hình hiển thị, kiểm tra rò rỉ tại các điểm kết nối và theo dõi lưu lượng hiển thị có ổn định hay không.

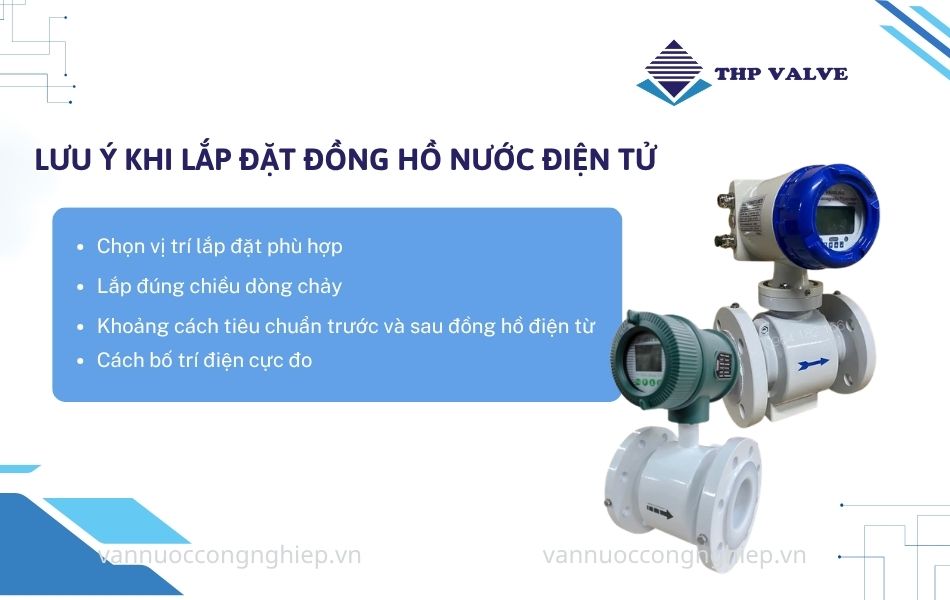

Lưu ý khi lắp đặt đồng hồ nước điện tử bạn cần biết
Trong quá trình lắp đặt đồng hồ đo lưu lượng nước điện tử, ngoài việc thực hiện đúng các bước thi công thì người dùng cũng cần chú ý đến vị trí lắp, chiều dòng chảy, khoảng cách đường ống và cách bố trí cảm biến. Những yếu tố này ảnh hưởng trực tiếp đến độ chính xác của đồng hồ và độ ổn định khi vận hành.
Chọn vị trí lắp đặt phù hợp
Đồng hồ nên được lắp ở vị trí dễ quan sát và thuận tiện cho việc kiểm tra, bảo trì. Tránh lắp tại nơi rung lắc mạnh, nhiệt độ quá cao hoặc thường xuyên ngập nước vì có thể ảnh hưởng đến bộ hiển thị và hệ thống điện.
Đối với đường ống ngang, nên lắp đồng hồ theo phương ngang và để mặt hiển thị hướng lên trên. Với đường ống đứng, nên để dòng chảy đi từ dưới lên trên để đảm bảo đường ống luôn đầy nước.
Ngoài ra, không nên lắp đồng hồ quá gần co, tê, van hoặc máy bơm vì những vị trí này thường tạo ra dòng chảy rối, làm sai lệch kết quả đo.
Lắp đúng chiều dòng chảy
Trên thân đồng hồ luôn có ký hiệu mũi tên chỉ chiều dòng chảy. Khi lắp đặt cần đảm bảo chiều mũi tên trùng với hướng nước thực tế.
Nếu lắp ngược chiều, đồng hồ có thể không hiển thị đúng lưu lượng hoặc thậm chí không hoạt động.
Khoảng cách tiêu chuẩn trước và sau đồng hồ điện từ
Để đảm bảo kết quả đo chính xác, cần bố trí đoạn ống thẳng trước và sau đồng hồ theo tiêu chuẩn.
Thông thường, đoạn ống phía trước đồng hồ nên dài từ 5D đến 10D và đoạn phía sau nên dài từ 2D đến 5D. Trong đó D là đường kính danh nghĩa của đường ống.
Cách bố trí điện cực đo
Đối với đồng hồ điện từ, điện cực đo phải luôn tiếp xúc trực tiếp với nước để cảm biến hoạt động chính xác. Vì vậy, cần đảm bảo đường ống luôn đầy nước trong quá trình vận hành.
Không nên lắp đồng hồ ở vị trí cao nhất của hệ thống hoặc nơi thường xuất hiện bọt khí vì điều này có thể làm điện cực không tiếp xúc đủ với môi chất.

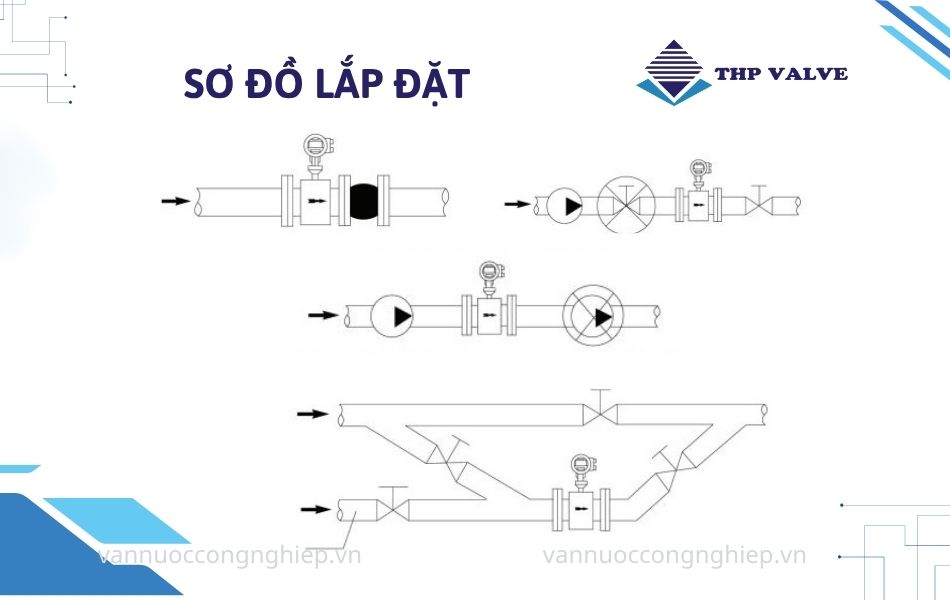

Sơ đồ lắp đặt đồng hồ đo lưu lượng nước điện tử phổ biến
Một số sơ đồ lắp đặt phổ biến hiện nay gồm lắp trên đường ống ngang, đường ống đứng, lắp gần máy bơm hoặc kết hợp với van khóa hai đầu.
Trong thực tế, phương án phổ biến nhất là lắp đồng hồ trên đường ống ngang, có van khóa ở hai đầu và lọc y phía trước đồng hồ để hạn chế cặn bẩn.
Đối với hệ thống gần máy bơm, cần đặt đồng hồ cách máy bơm một khoảng nhất định để giảm rung và tránh hiện tượng dòng chảy rối.

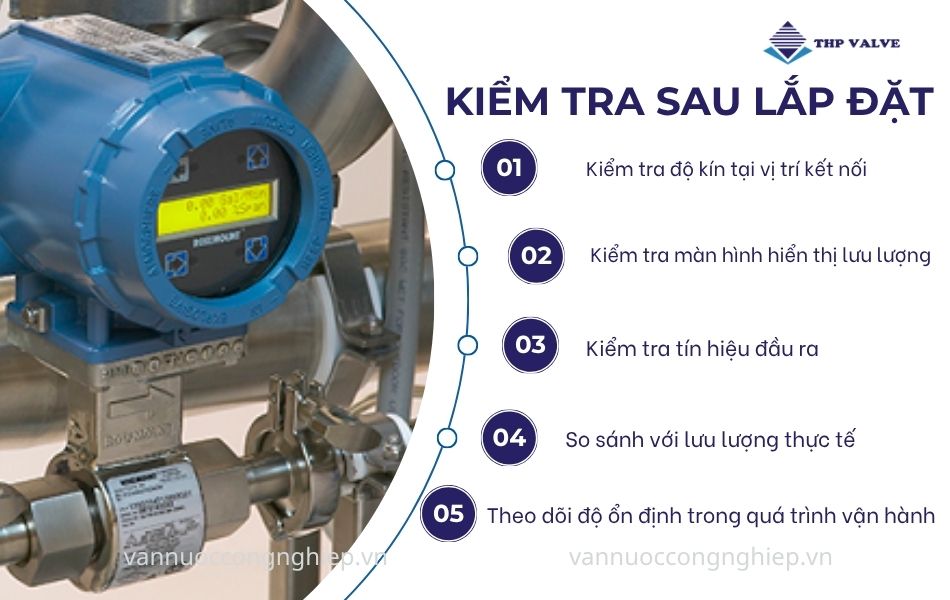

Cách kiểm tra đồng hồ sau khi lắp đặt
- Kiểm tra độ kín tại vị trí kết nối: Sau khi mở nước, cần kiểm tra toàn bộ các vị trí ren, mặt bích và gioăng để đảm bảo không xảy ra hiện tượng rò rỉ. Nếu phát hiện rò rỉ, cần siết lại bulong hoặc thay gioăng để đảm bảo hệ thống kín hoàn toàn.
- Kiểm tra màn hình hiển thị lưu lượng: Quan sát màn hình đồng hồ để kiểm tra xem thiết bị đã hiển thị lưu lượng hay chưa. Nếu màn hình không hiển thị hoặc hiển thị bất thường, cần kiểm tra lại nguồn điện và dây tín hiệu.
- Kiểm tra tín hiệu đầu ra: Đối với đồng hồ kết nối với PLC hoặc tủ điều khiển, cần kiểm tra tín hiệu đầu ra để đảm bảo dữ liệu truyền về ổn định và chính xác.
- So sánh với lưu lượng thực tế: Có thể đối chiếu lưu lượng hiển thị trên đồng hồ với lưu lượng thực tế của hệ thống để đánh giá độ chính xác. Nếu chênh lệch quá lớn, cần kiểm tra lại vị trí lắp đặt hoặc hiệu chuẩn thiết bị.
- Theo dõi độ ổn định trong quá trình vận hành: Sau khi đưa vào sử dụng, nên theo dõi hoạt động của đồng hồ trong vài ngày đầu để phát hiện sớm các lỗi như rung lắc, hiển thị không ổn định hoặc mất tín hiệu.
Việc kiểm tra sớm sẽ giúp xử lý kịp thời và tránh ảnh hưởng đến toàn bộ hệ thống.
Lắp đặt đồng hồ đo lưu lượng nước điện tử đúng kỹ thuật không chỉ giúp thiết bị hoạt động ổn định mà còn đảm bảo độ chính xác khi đo lưu lượng và kéo dài tuổi thọ sử dụng. Hy vọng với những hướng dẫn trên, bạn có thể dễ dàng thực hiện việc lắp đặt, đấu nối và kiểm tra đồng hồ đúng cách cho từng hệ thống thực tế.
